Dobrý deň,
V tomto zadaní sme si pripravili robota, ktorý dokáže odhodiť pred seba nejaký predmet (my sme používali rovné lego EV3 súčiastky, ako šípy).
Zostrojili sme 2 konštrukcie (tu je základný popis, viac podrobností je na záver):

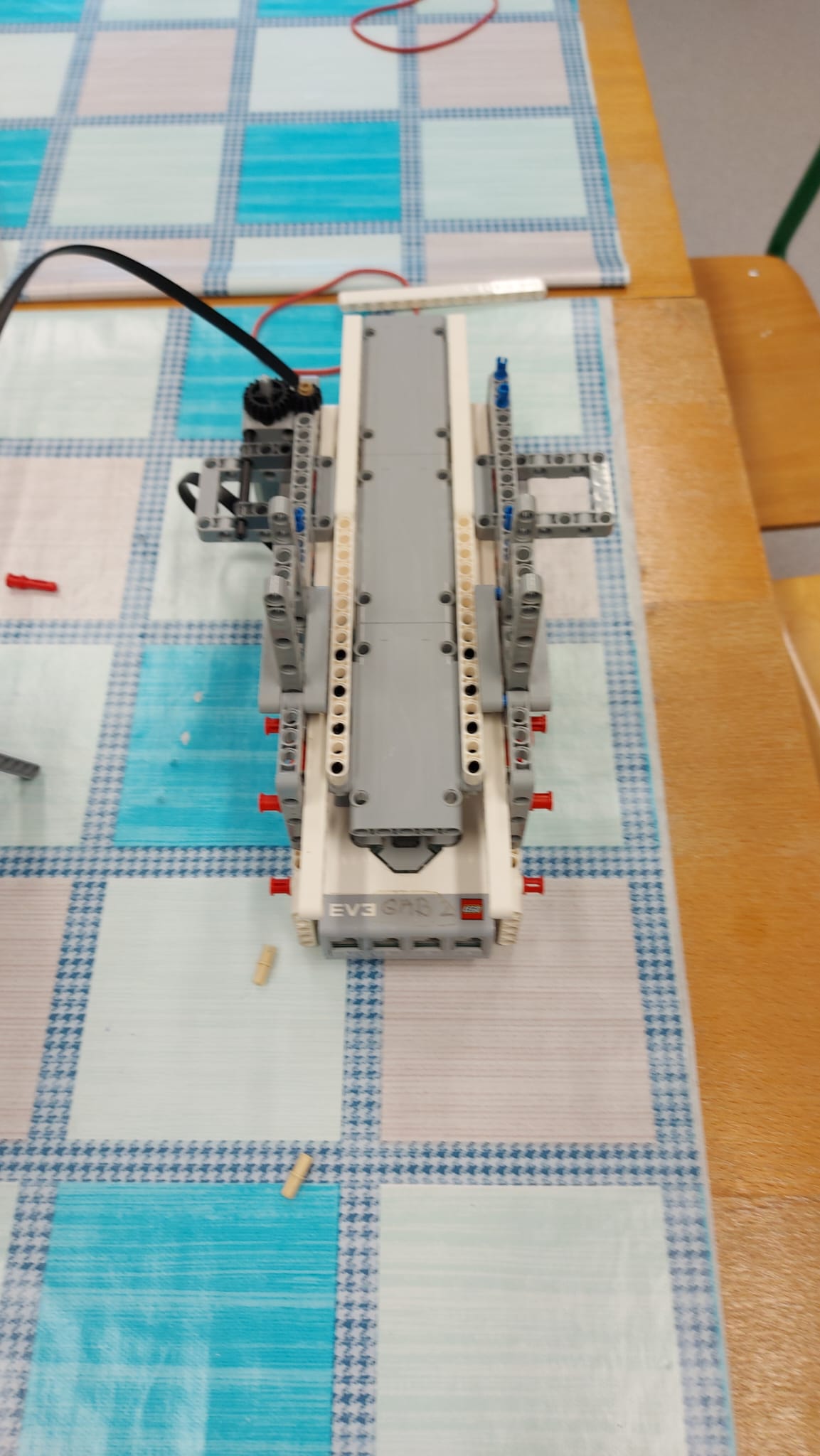

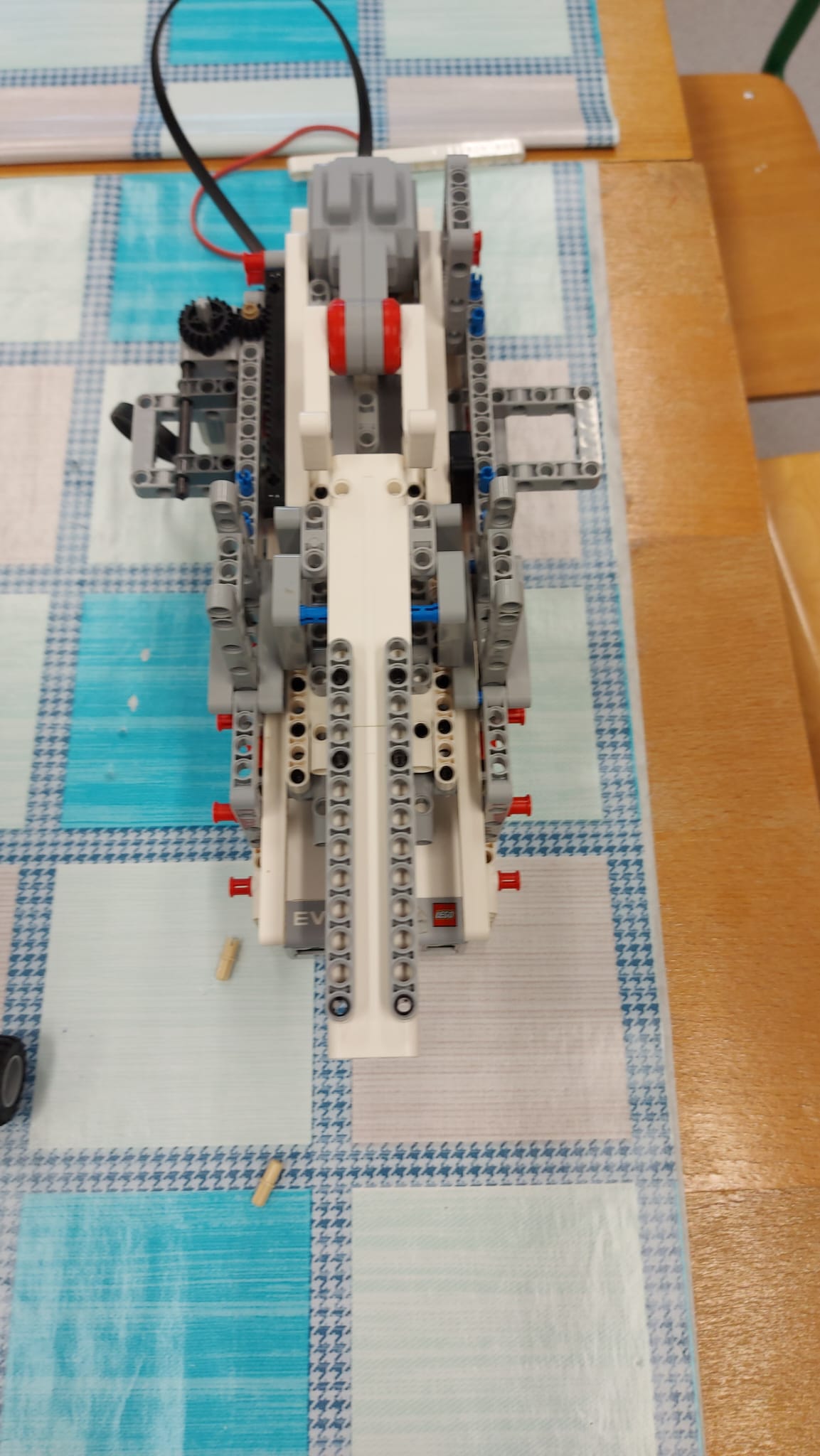

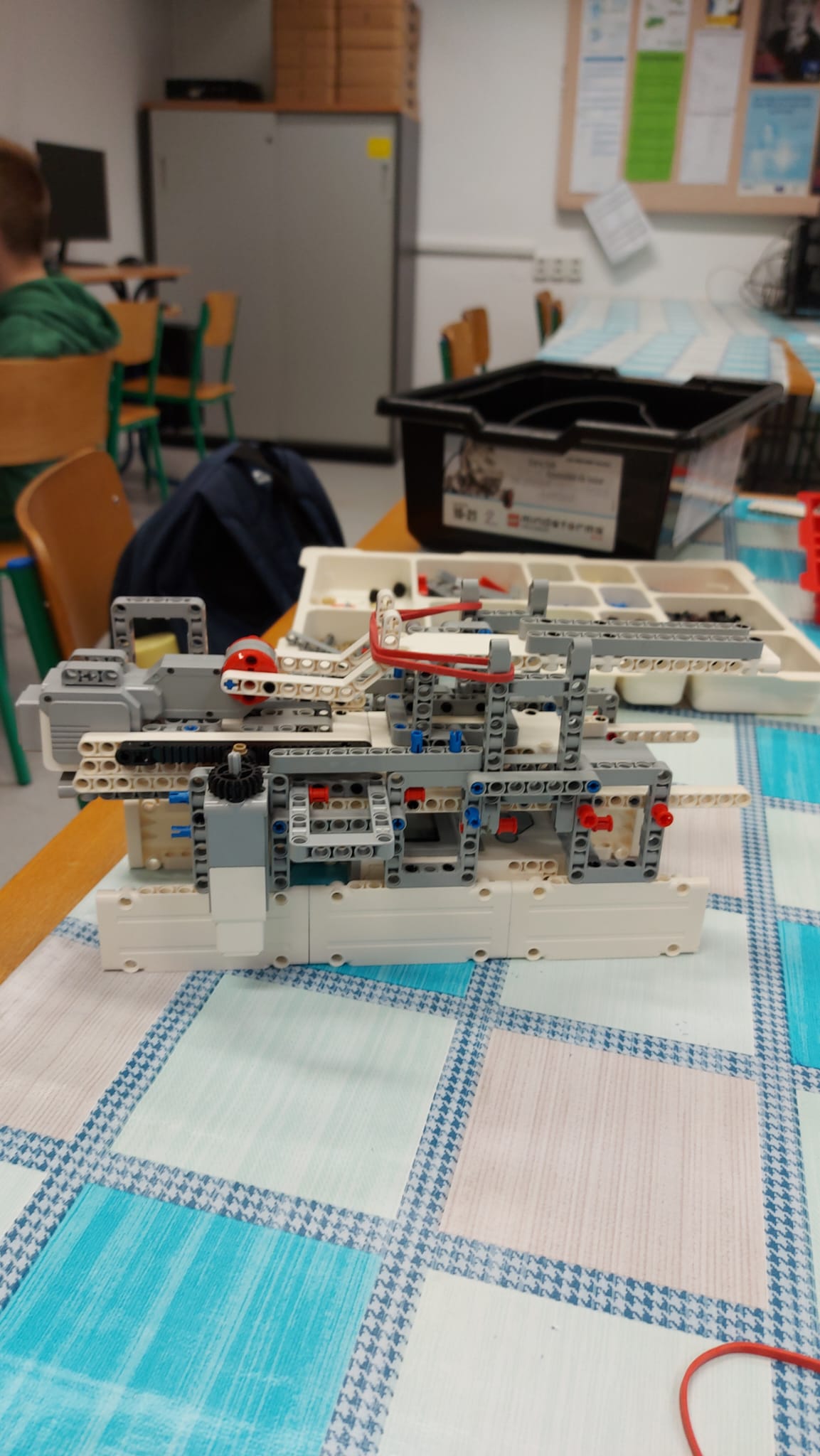

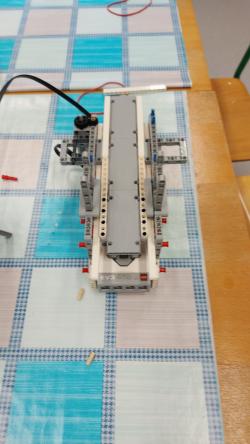

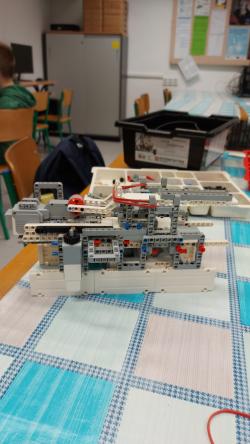

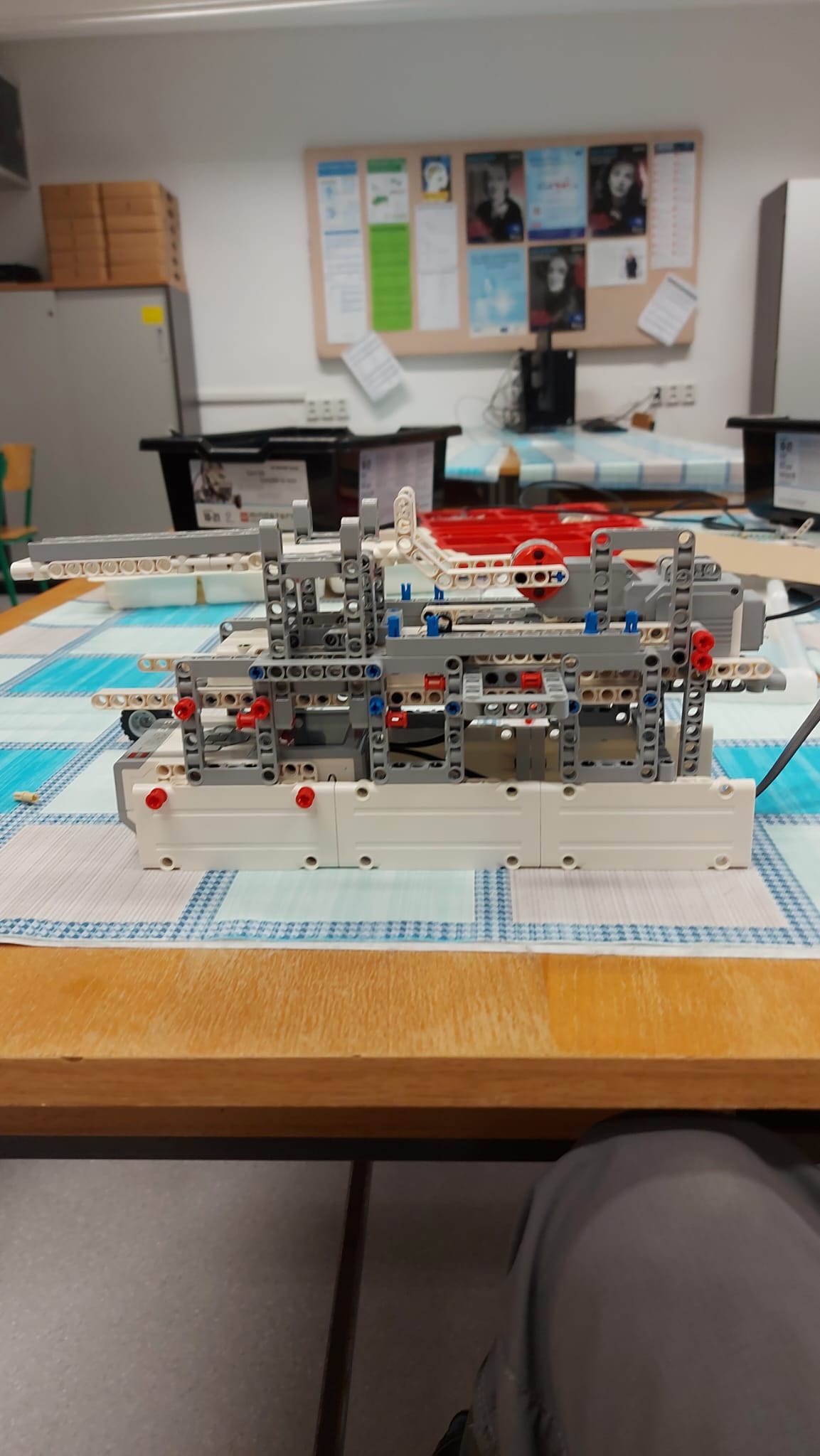

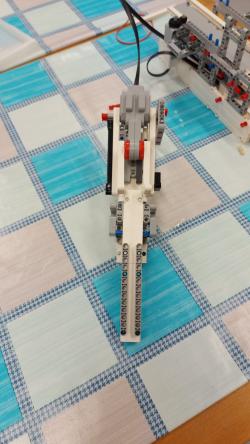

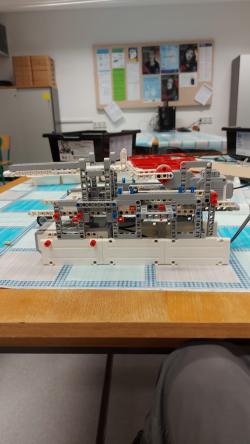

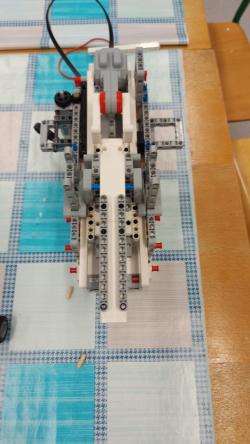

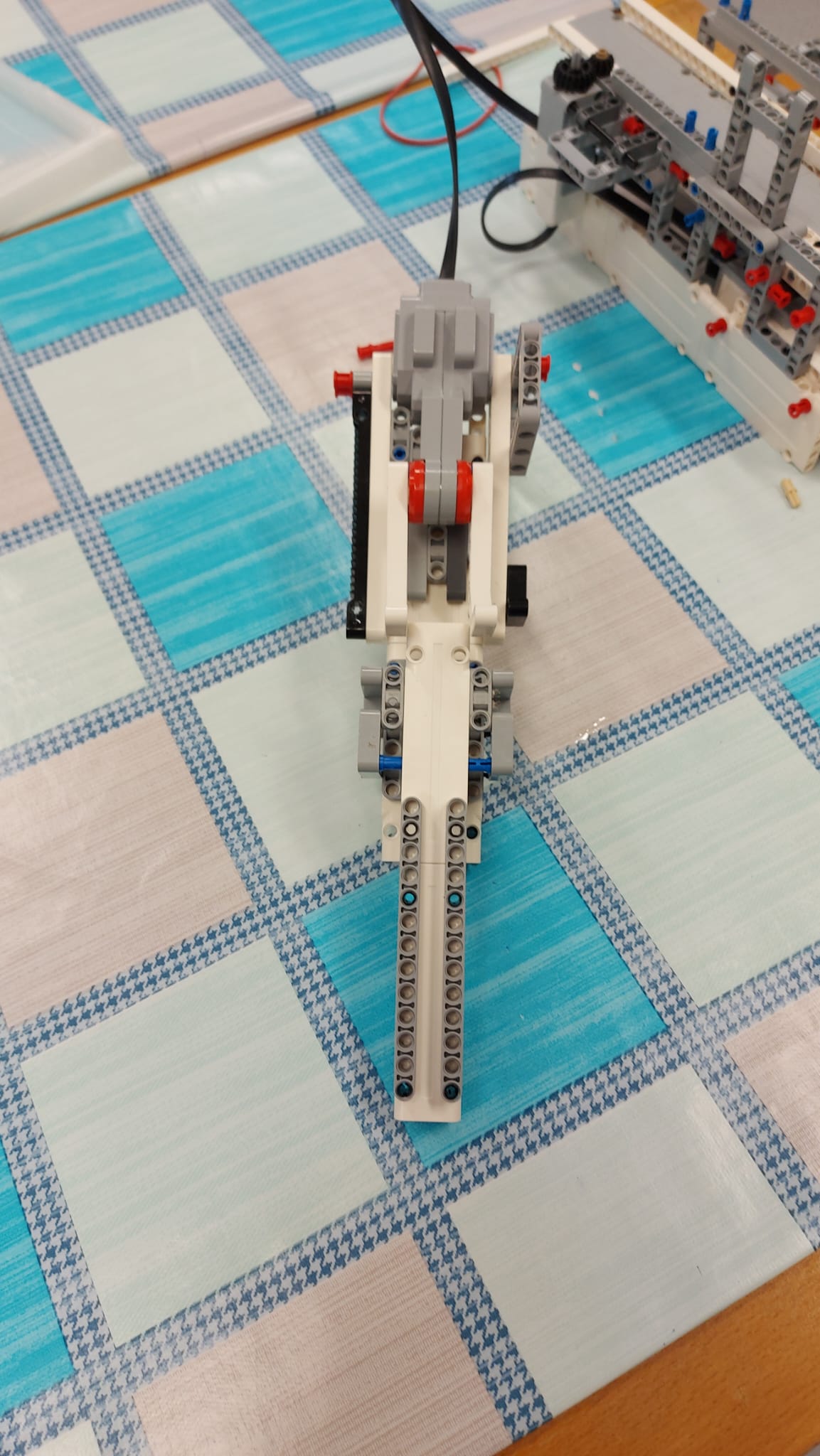

Robot s pohyblivou plošinou, ktorý najprv natiahol a potom povolil „tetivu“ čím vystrelil šíp do dosť dlhej vzdialenosti. Presnosť sme zabezpečovali drážkou (smer letu) a rovnakou dĺžkou náťahu (dolet). Kvôli problémom s gumičkou, ktorú sme používali ako tetivu sa podarili iba 3 výstrely, ktoré sme nenafilmovali, ale foto robota máme.
Robot pomocou kolies točiacich sa opačným smerom pred seba odhodí predmet, viz. obrázok (sivá = strela, čierne = kolesá, bordové = smer točenia kolies).
Máme 4 zábery takýchto striel na videu, dolet bol značne nižší, iba okolo 10 cm. Smer strely bol kontrolovaný drážkou.
Robota máme opäť aj odfoteného.
PODROBNOSTI:
Použité: 1 malý motor, 1 veľký motor
Stavba: 2 časti: podstavec s malým motorom slúžiacim na pohyb plošiny a náťah a plošina s veľkým motorom slúžiacim na povolenie tetivy a výstrel.
Princíp: malý motor posunie plošinu dozadu, čím natiahne tetivu. Potom sa spustí veľký motor, tetivu povolí a dojde k výstrelu... quite simple, isn´t it? :-)
Použité: 2 veľké motory
Stavba: motory poháňajú ozubený prevod, na jeho konci sú upevnené kolesá vytvárajúce streľbu. Vďaka gumám na kolesách máme väčšiu priľnavosť a strela medzi nimi nepreklzuje.
Princíp: strela vložená medzi kolesá pri ich protitočivom pohybe odletí.
