Naše riešenie vyzerá takto:

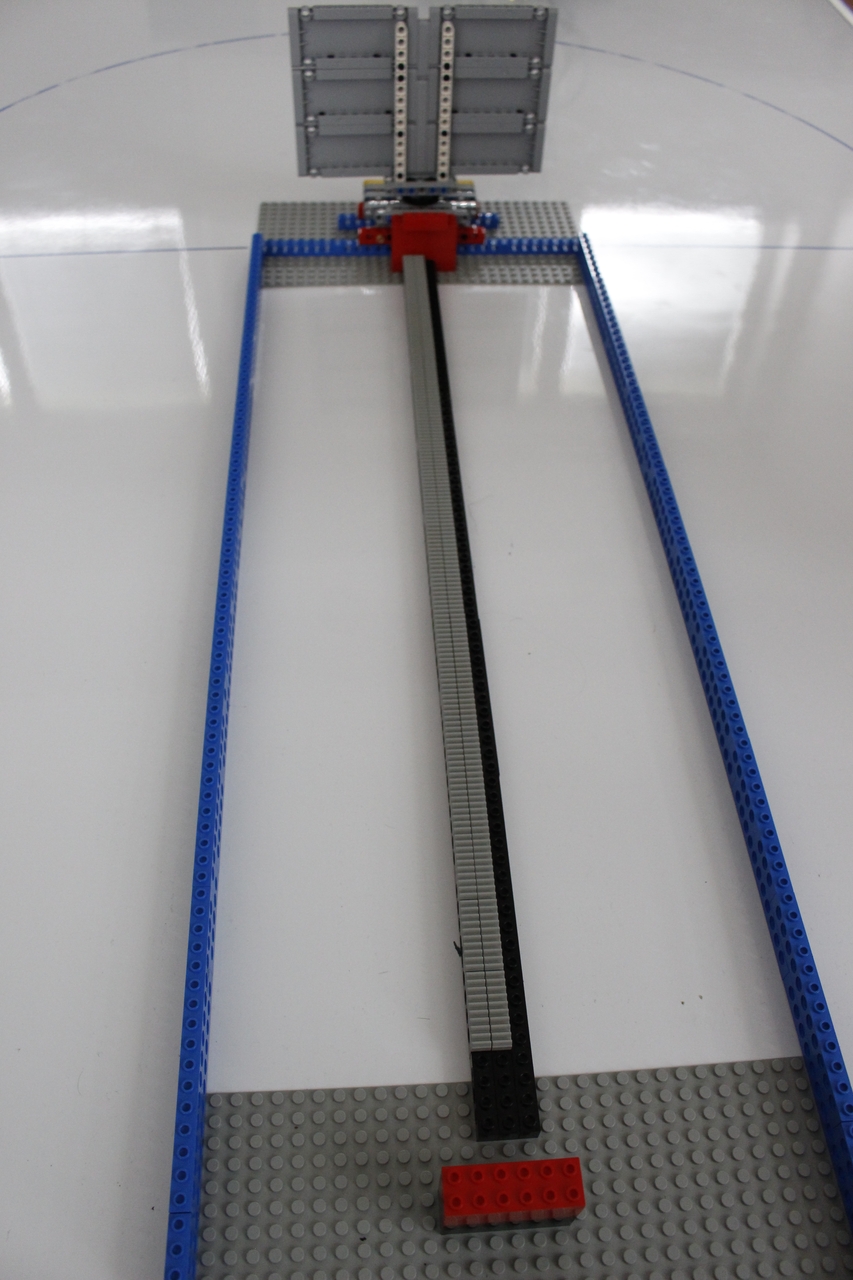

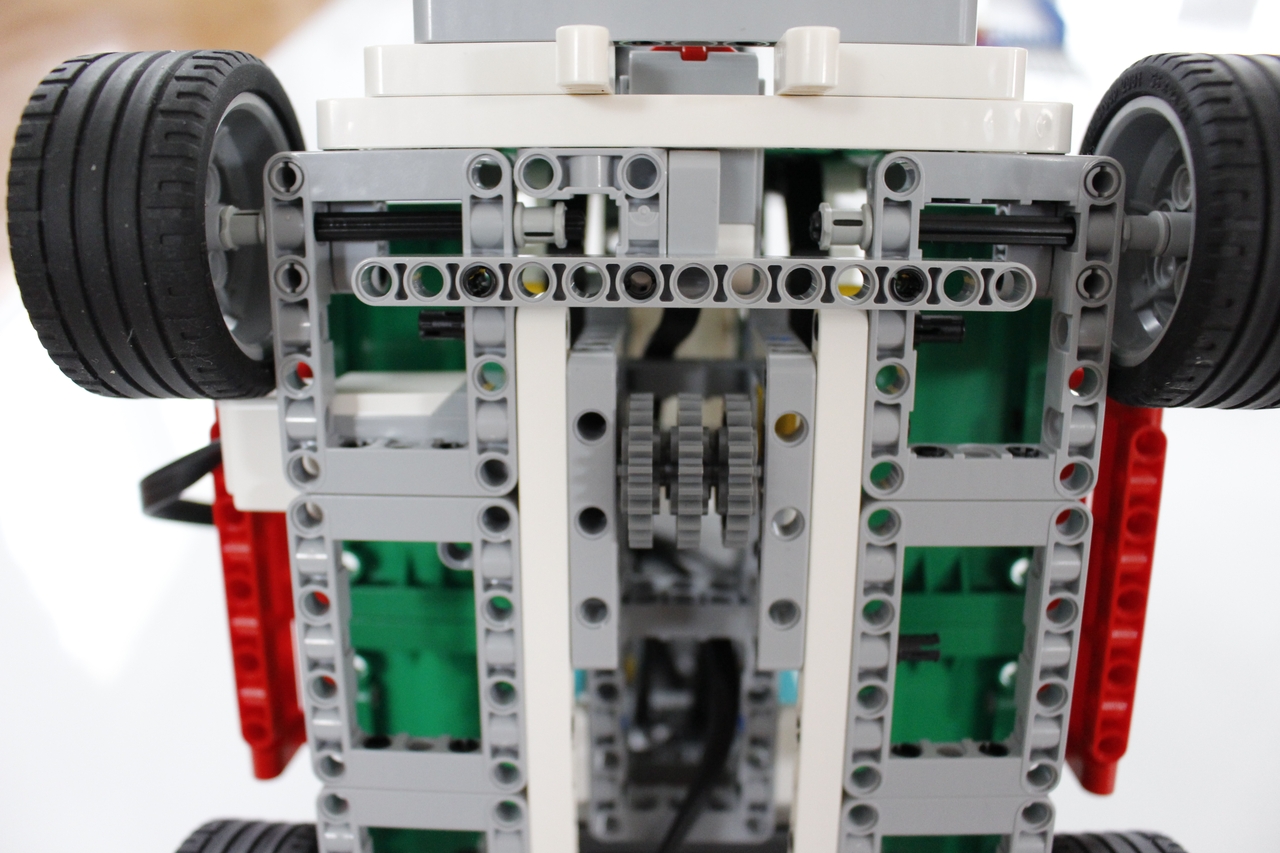

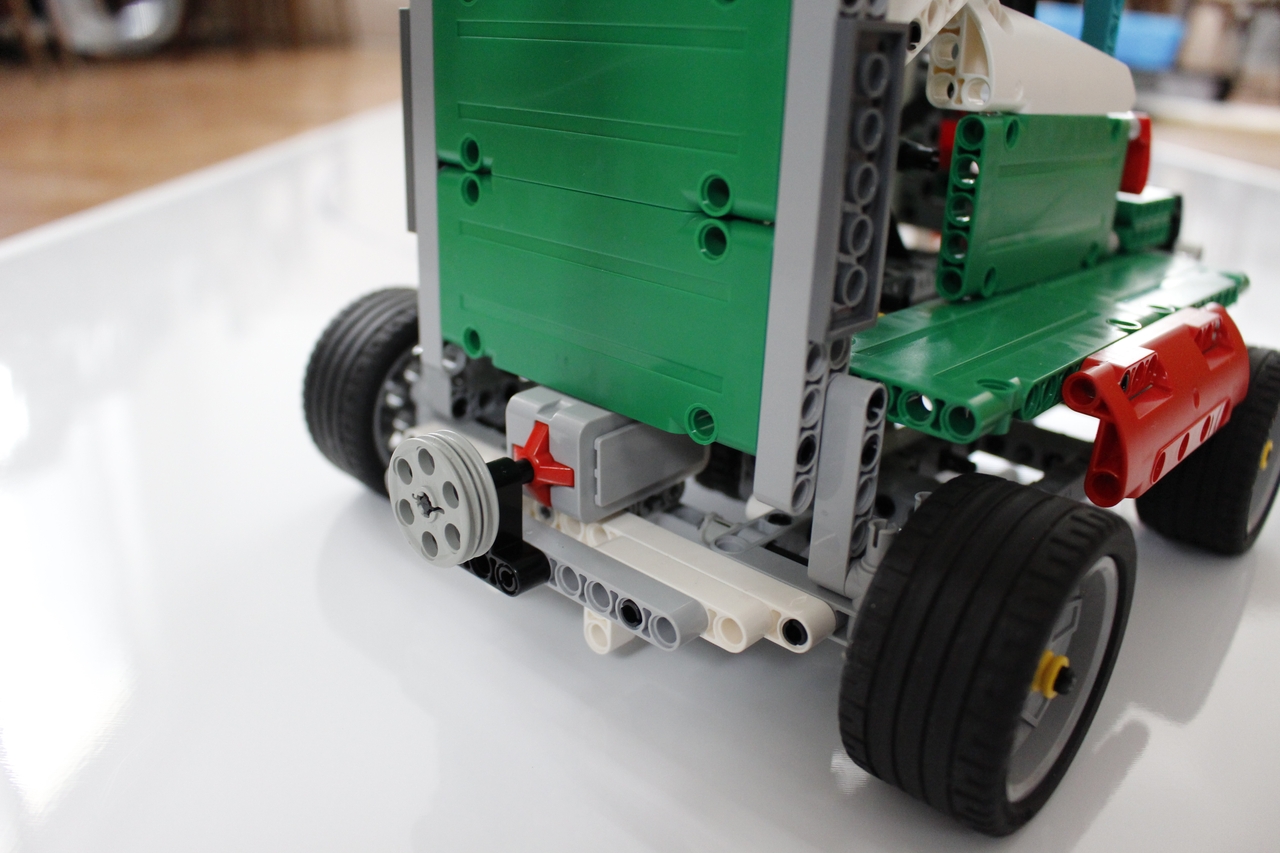

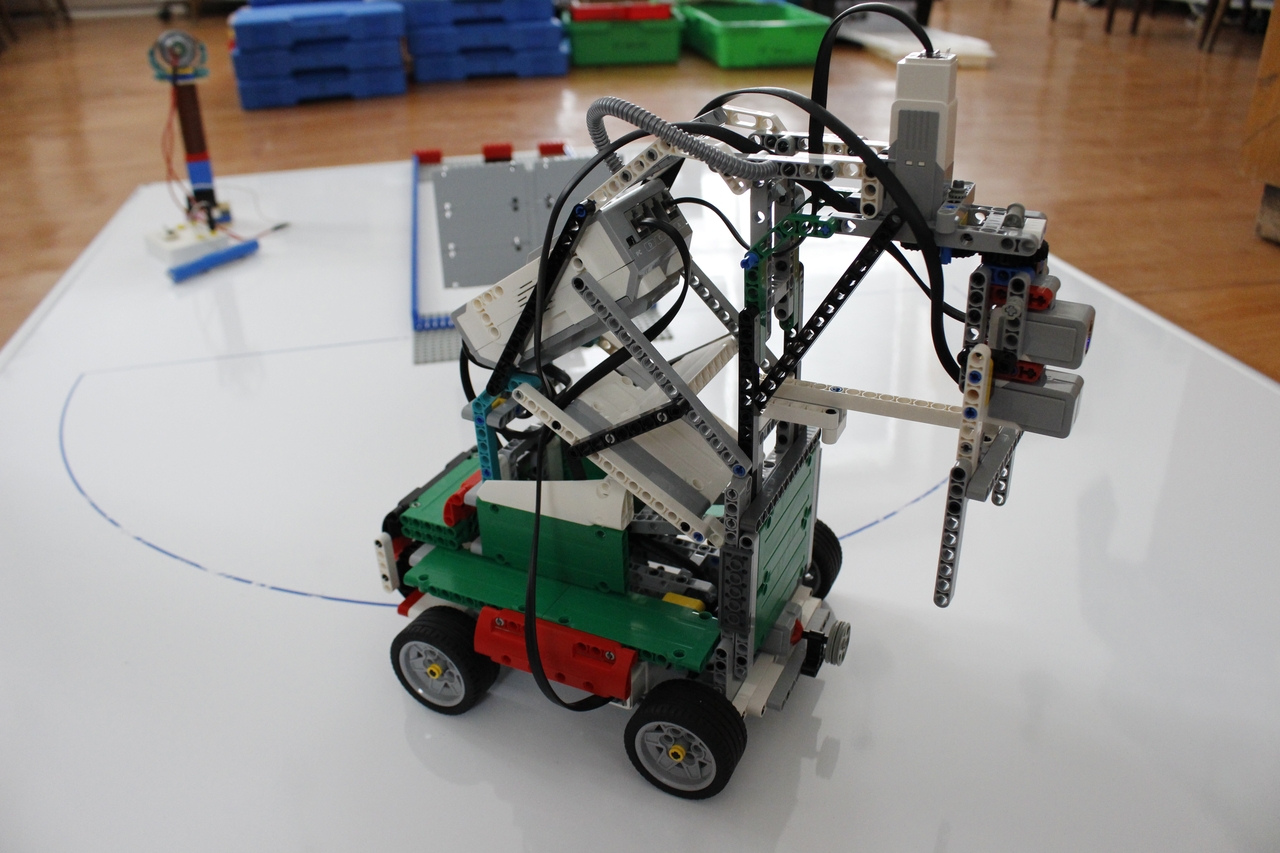

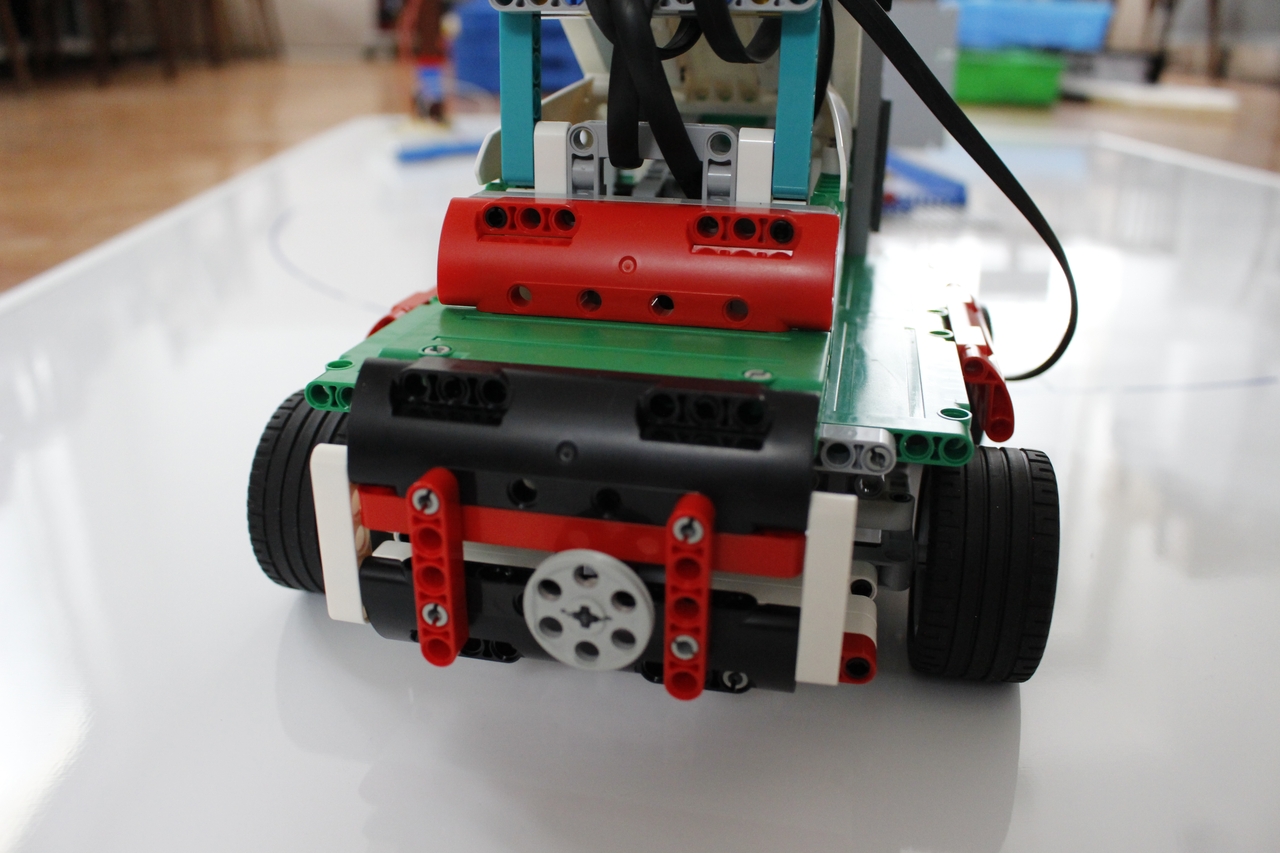

Robot je vzdialený od panelu približne 35 cm. Je veľmi dôležité, aby robot zastavil na presnom mieste a aby došiel presne k stredu panela. Preto má náš robot dva dotykové snímače, ktoré vypínajú pohyb robota pri dotyku s prekážkou a robot sa pohybuje po ozubenej koľajnici pomocou stredného motora. Prvý dotykový snímač vypína pohyb pri príjazde k solárnemu panelu, druhý snímač vypína pohyb pri návrate robota.
Postup:

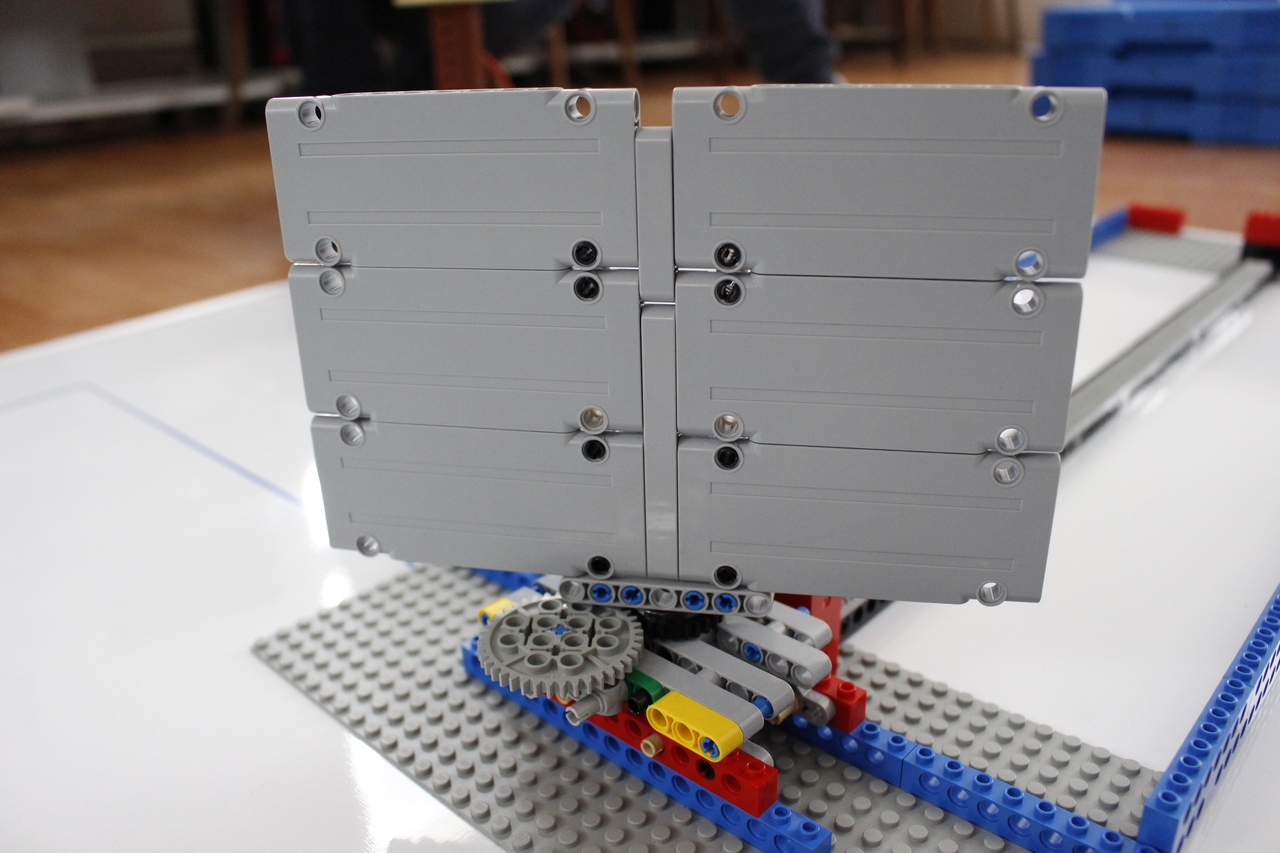

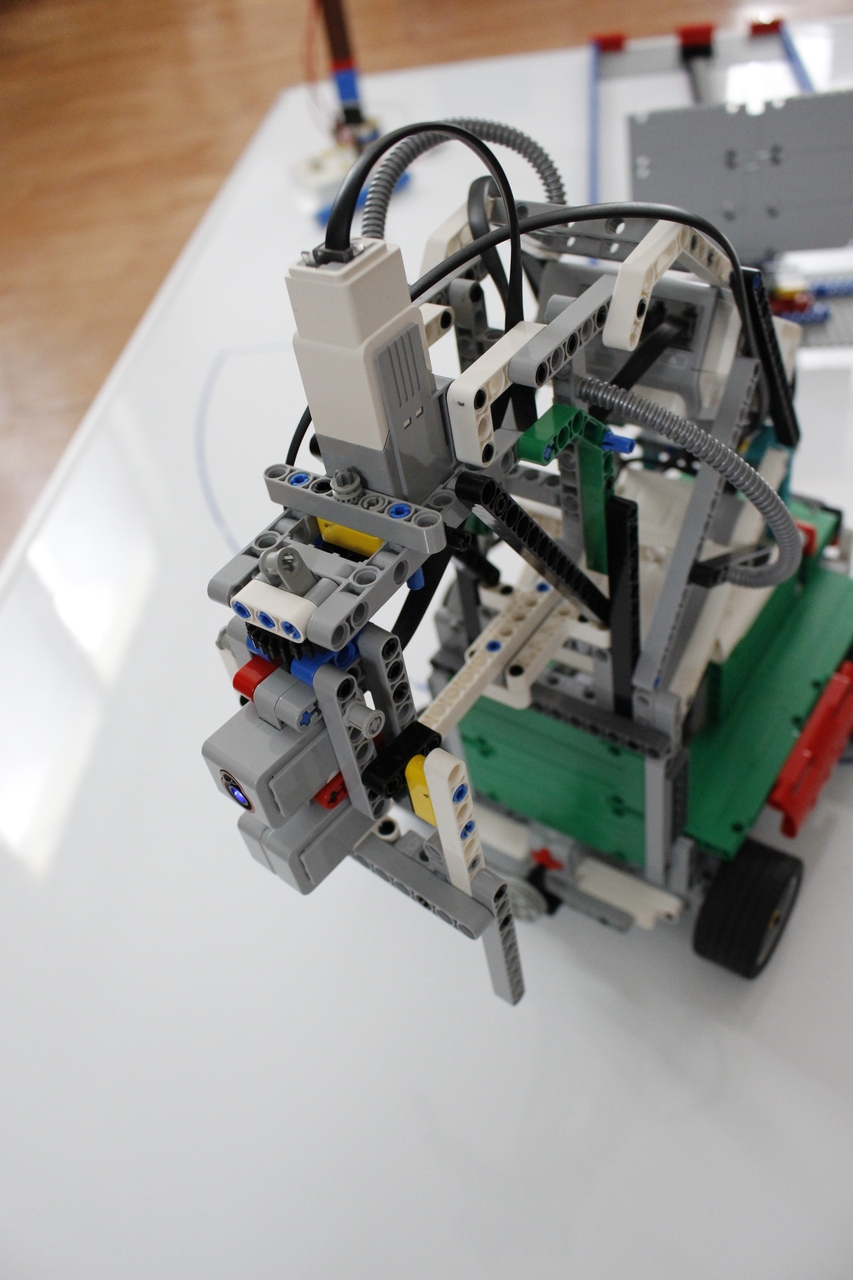

1. Robot dôjde k panelu. Zastaví a pomocou otočného ramena otočí panel čo najviac vľavo. Náš robot dokáže otočiť panel o 65 stupňov od priameho smeru. Otočné rameno obsahuje gyroskop a farebný snímač. Farebný snímač je nastavený tak, aby meral jas dopadajúceho svetla. Vyžívame teda gyroskop a točíme ramenom kým nie je uhol natočenia 65 stupňov. Tento uhol nám vyšiel pri stavbe ramena - určite by mohol byť aj väčší.
2. Teraz sme chceli otáčať ramenom a hľadať najväčší jas lampy - teda Slnka. Čiže robot si vytvorí 2 premenné - uhol a jas. Do obidvoch premenných zapíšeme 0. Potom robot robí v slučke toto - otáča ramenom po 5 stupňoch a kontroluje veľkosť jasu. Ak je nový jas väčší ako 0, tak veľkosť jasu zapíše do premenenej jas a takisto aj zapíše uhol otočenia do premennej uhol. Ramenom otáčame až na opačný koniec - čiže kým gyroskop neukáže uhol -65 stupňov. Ak je nový nameraný jas väčší ako ten, čo je v prememennej jas, tak vždy zapíšeme nový uhol do premenej uhol. Takto vlastne zistíme uhol, kde sa nachádza lampa - Slnko. Potom už len otočiť rameno s panelom na tento uhol a úloha je hotová. Lenže keď sme to spravili naostro, tak to nefungovalo - robot nenastavil panel presne, vždy tam bola odchýlka asi 10 stupňov.

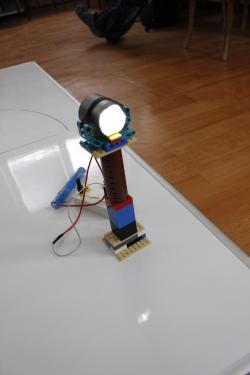

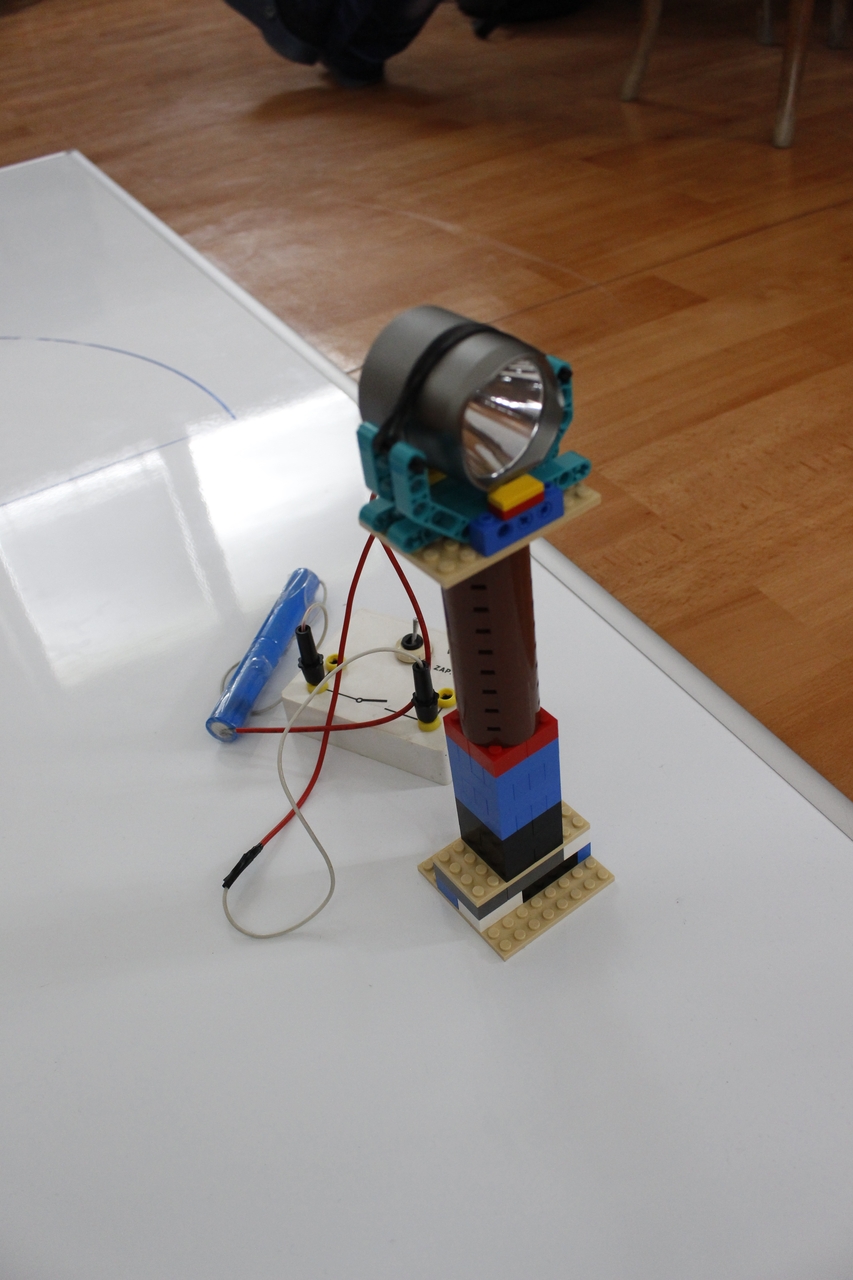

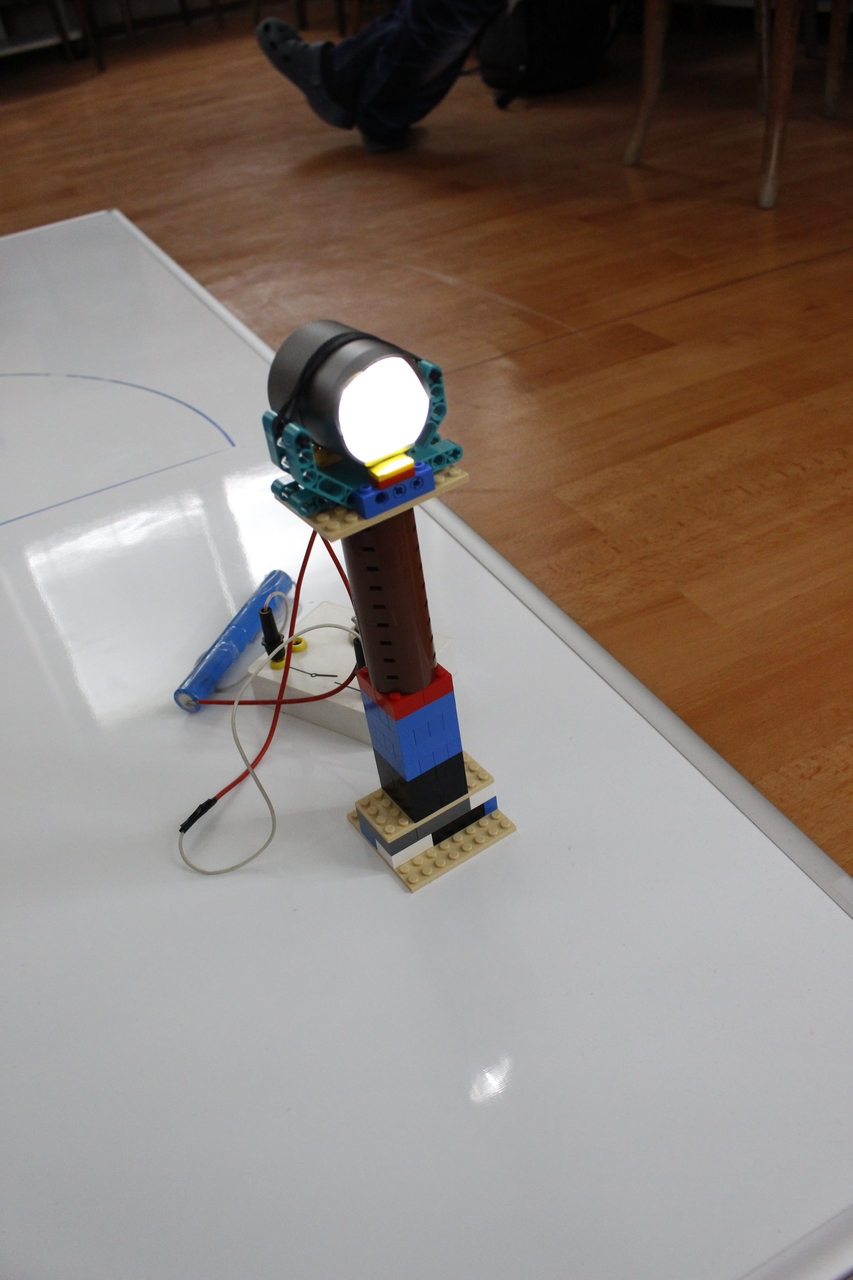

3. Hľadali sme chybu v programe, no na nič sme neprišli - program bežal správne, ale robot nenastavoval panel presne. Nevedeli sme čo s tým... Napokon Michal - to je náš hlavný programátor :) - si zasvietil lampu, pomaly otáčal ramenom a na kocke pozeral, čo hlási farebný snímač. Všimol si zaujímavú vec - naše Slnko vydáva pás svetla - a veľkosť jasu je v celom svetelnom páse rovnaká. Gyroskopom sme odmerali, že tento pás svetla je široký asi 20 stupňov. A tu bol celý problém - robot síce zmeral uhol, pri ktorom bolo svetlo najsilnejšie - ale do premennej uhol zapísal prvú hodnotu, pri ktorej bolo svetlo najsilnejšie - čiže nameral okraj svetelného pásu. Teda napr. ak Slnko bolo vľavo pod uhlom 30 stupňov - lampa vytvorila svetelný pás so šírkou asi 20 stupňov. Čiže robot nameral uhol nie 30 stupňov, ale 20 stupňov - o 10 stupňov menej. Preto o 10 menej, lebo stred lampy bol v strede svetelného pásu (20:2=10).
4. Chyba bola nájdená, teraz už len stačilo opraviť program. Robot si vytvorí ešte jednu premennú - uholKONIEC. Meranie jasu a uhla teraz bude fungovať takto:
a) Rameno otočíme maximálne vľavo.
b) Pomaly ním otáčame - po 5 stupňoch. Otáčanie po menších krokoch nebolo moc spoľahlivé.
c) Všetky premenné sú vynulované.
d) Zasa hľadáme uhol, pri ktorom je svetlo najsilnejšie. Meranie sa opakuje v slučke. Napr. zistíme, že najsilnejšie svetloje pri uhle 30 stupňov. 30 stupňov zapíšeme do premenej uhol. Pri ďalšom meraní zistíme, že jas je ten istý - teda sme vnútri pásu svetla. Zmeraný uhol zapíšeme už do premennej uholKONIEC. Meranie pokračuje ďalej. Stále porovnávame nový nameraný jas a keď je ten istý ako v kroku predtým, tak zapisujeme nový uhol do premennej uholKONIEC. Takto vlastne zistíme pri akom uhle začína a končí pás najsilnejšieho svetla.
e) Teraz treba nájsť stred pásu - tam bude Slnko. Odrátame uholKONIEC - uhol. Dostaneme šírku pásu - to je tá ďalšia prememenná s názvom rozsah , ktorú rozdelíme na polovicu. Výsledok pripočítame k premennej uhol a máme polohu Slnka.
f) Polohu Slnka pošleme do motora ramena a ten otočí rameno s panelom.
g) Robot zacúva - cúva až kým nie je stlačený zadný dotykový snímač.
h) Na záver ešte robot vyrovná rameno do priameho smeru - je pripravený na ďalšie meranie.
HOTOVO
