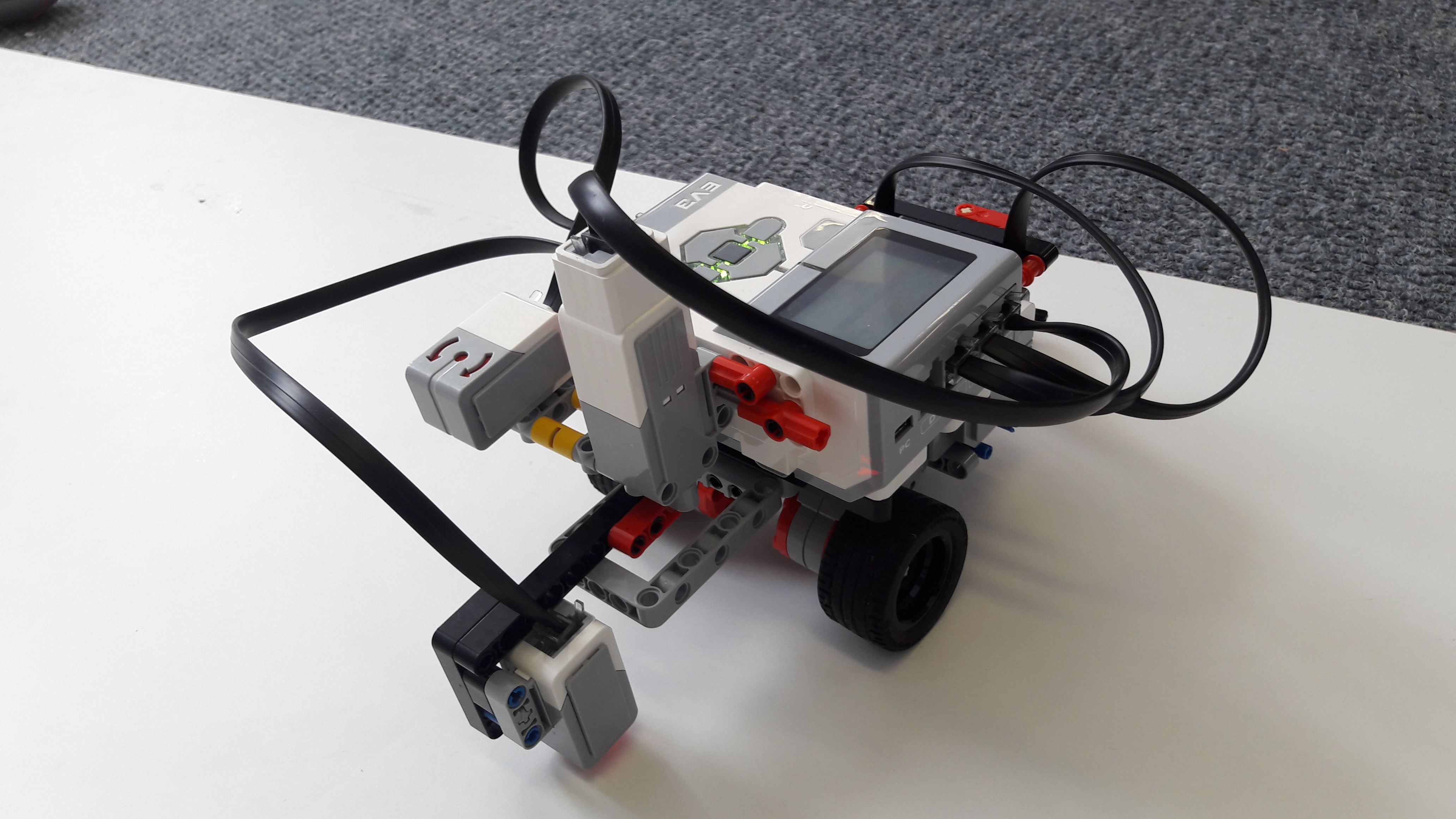

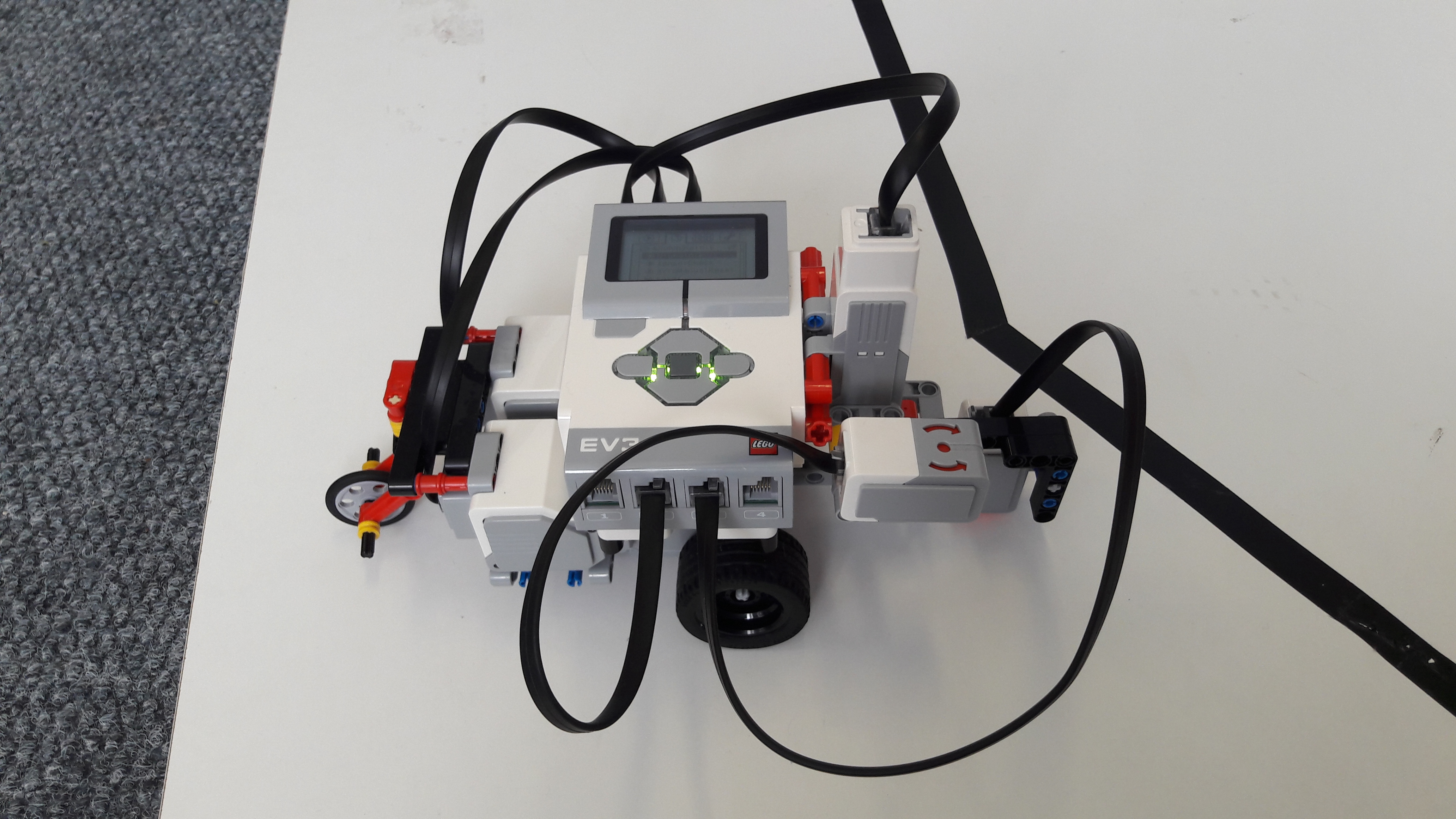

Robot sa skladá z:
2 Large motory
1 Medium motor
1 color senzor a 1 gyro senzor
Ako robot funguje:

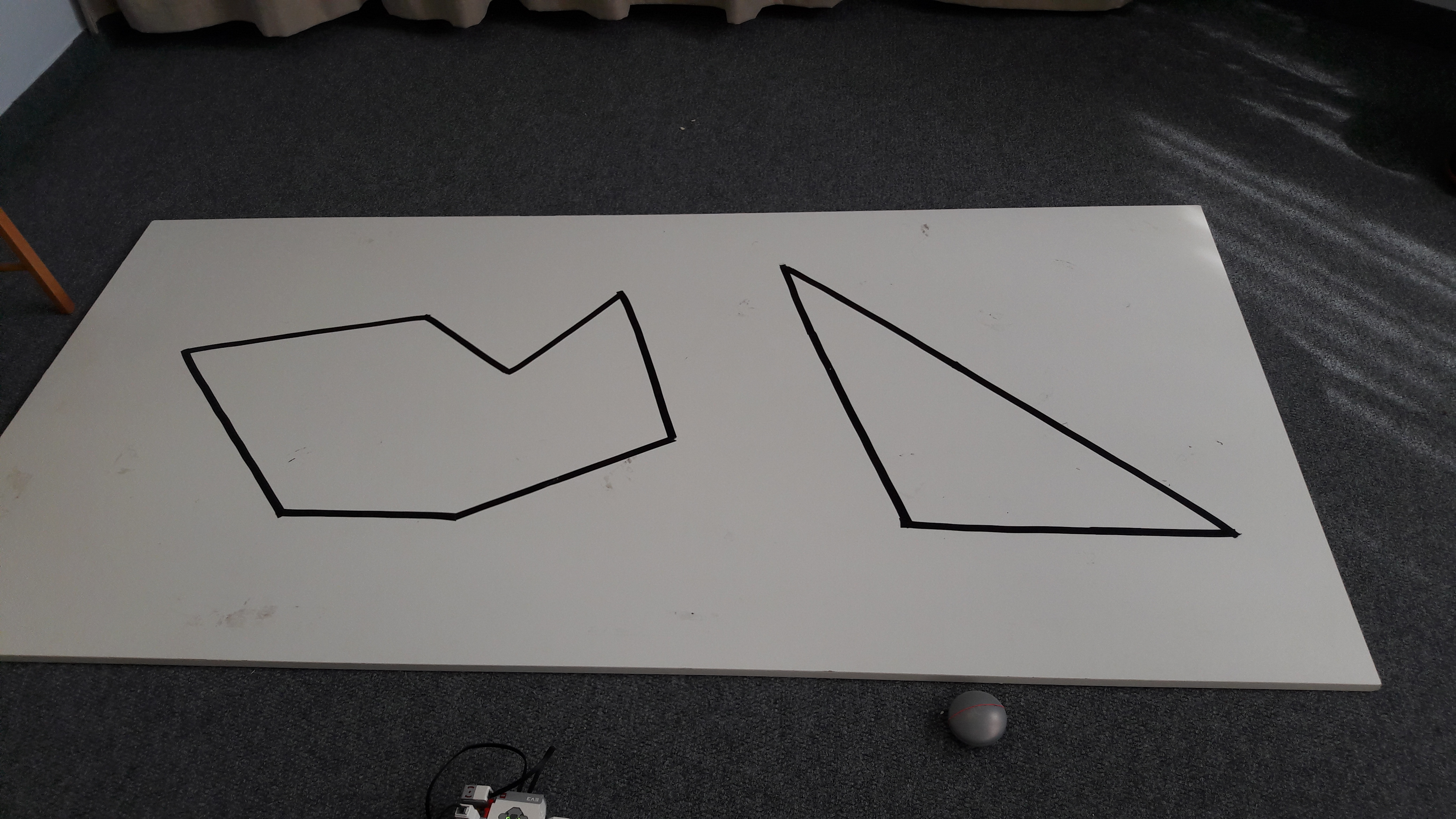

1. Prenasledovanie čiary a ostré uhly
Robot prenasleduje čiaru pomocou color senzora pripevneného na rameno, ktoré je pripevnené na medium motor. Keď color senzor zaznamená čiernu, pohne sa doľava na bielu farbu a zase naopak. Robot si potom podľa otáčok medium motora nadstaví smer jazdy. Pokiaľ sa medium motor otočí o viac ako 20° keď sa robot snaží vyhľadať bielu, znamená to, že robot narazil na ostrý alebo pravý uhol. Aby sa mu vyhol, pôjde dopredu dokým nezaznamená čiernu, otočí sa na druhé rameno uhla a pripočíta 1 k počtu uhlov čo našiel.
2. Zaznamenávanie tupých uhlov
Otáčky v stupňoch medium motora sú na rovnej čiare v rozmedzí -20° a 10°. To znamená, že pokiaľ sa otáčky medium motora v tom rozmedzí nenachádzajú, robot práve prišiel k tupému uhlu. Pridá 1 k nájdeným uhlom a nebude zaznamenávať ďalšie uhly dokým nebude aspoň sekundu zarovnaný na čiare.
Po každé keď robot nájde uhol, tenkým tónom to oznámi.
Ak gyro senzor zaznamená že sa robot otočil o -350° čiže prešiel celý útvar, zastaví, na displeji zobrazí zaznamenané uhly a zapípa hrubím tónom toľkokrát koľko uhlov zaznamenal.
Problémy:
Robot niekedy nestihne zaregistrovať ostrý uhol a potom sa otočí o 180° a pôjde späť na začiatok. Tento problém sme riešili znížením rýchlosti robota.
Keď robot pršiel celý útvar, gyro senzor nie vždy zaznamenal otočenie o -360°. Tento problém sme vyriešili znížením hranice zastavenia z -360° na -350°
