Tím: SupraTech
Robotická liga 2020
Zadanie 4, 1. úloha: Rozmery stola
Popis riešenia:

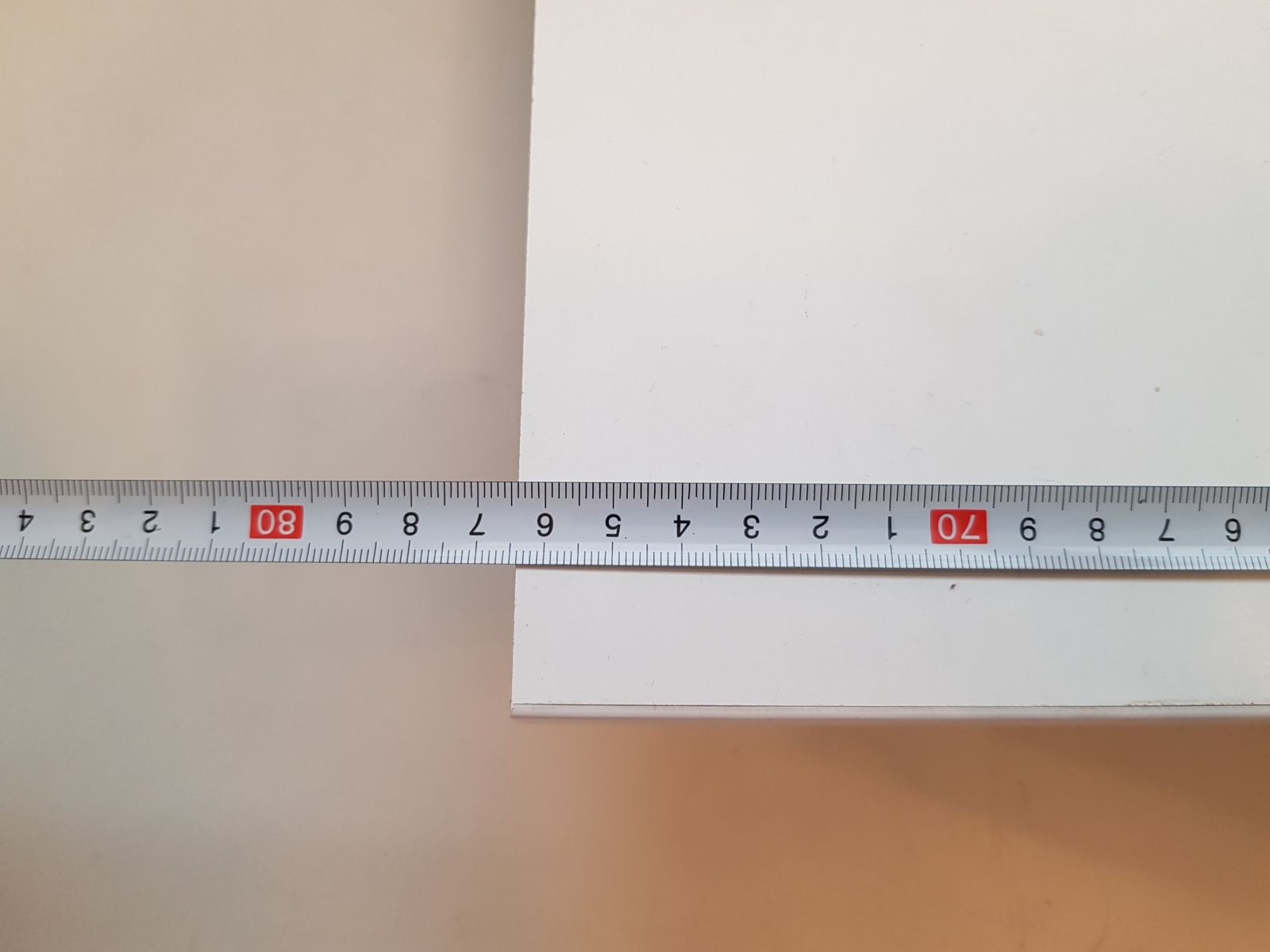

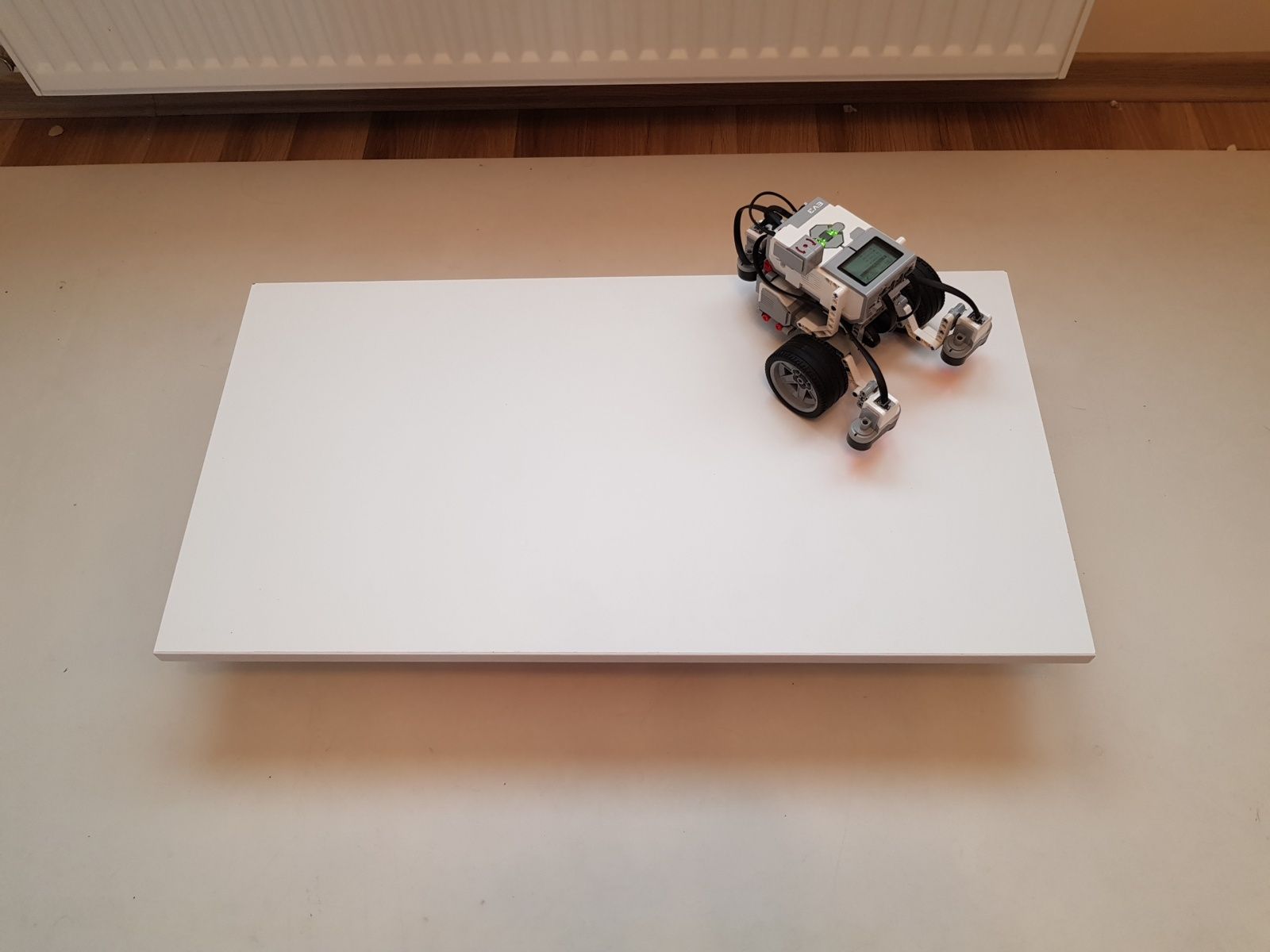

Robot sme vytvorili úpravou základného modelu Driving Base a je určený pre meranie výšky, dĺžky a šírky stola v tvare obdĺžnika alebo štvorca. Robot je možné na stôl položiť ľubovoľným smerom. Na skúšku sme vytvorili stôl z poličky s rozmermi 40,2 cm x 76,4 cm, výška bola 11 cm nad podlahou. Rozdiel medzi nameranými a skutočnými rozmermi bol do 0,8 cm.
Robot

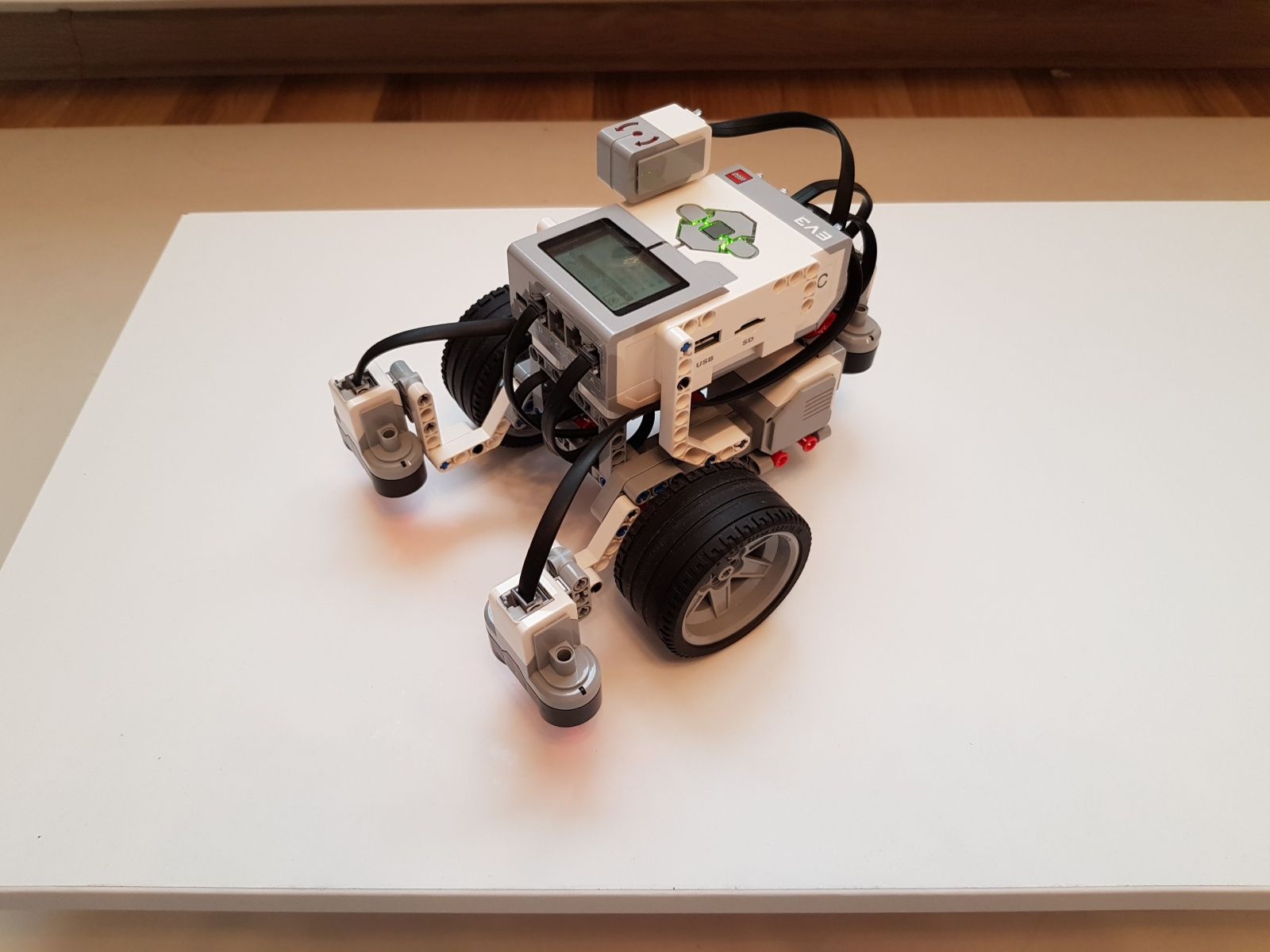

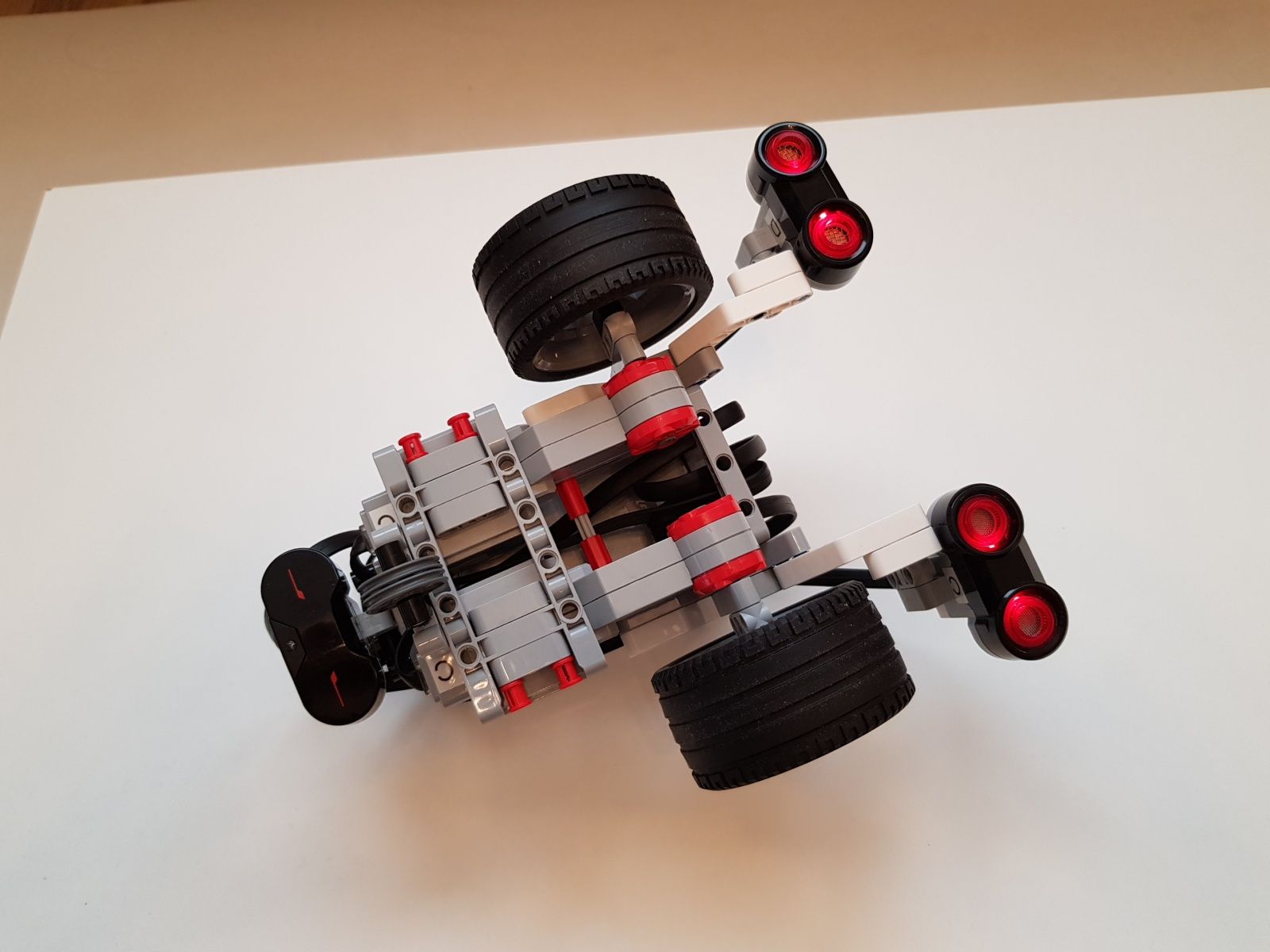

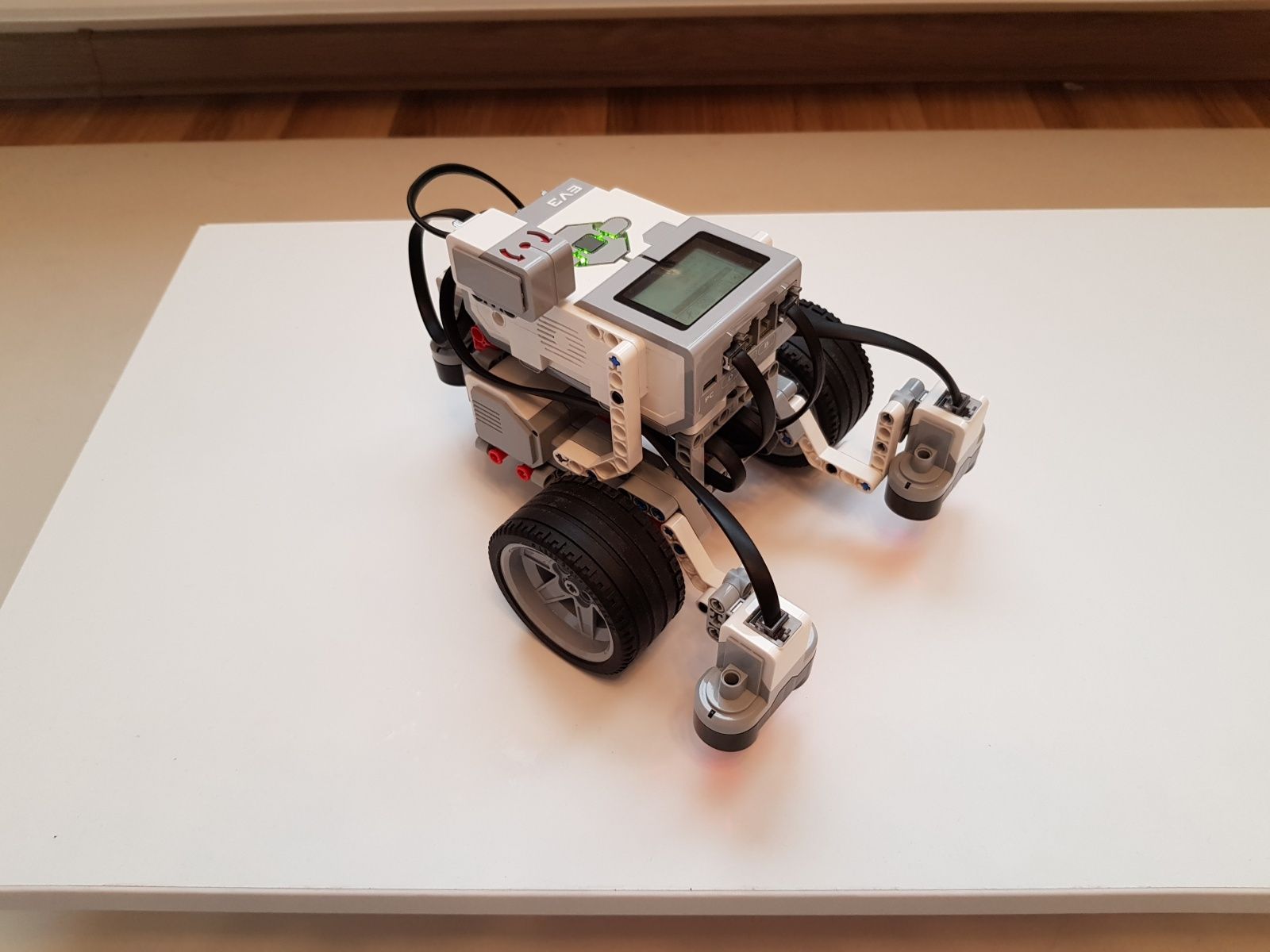

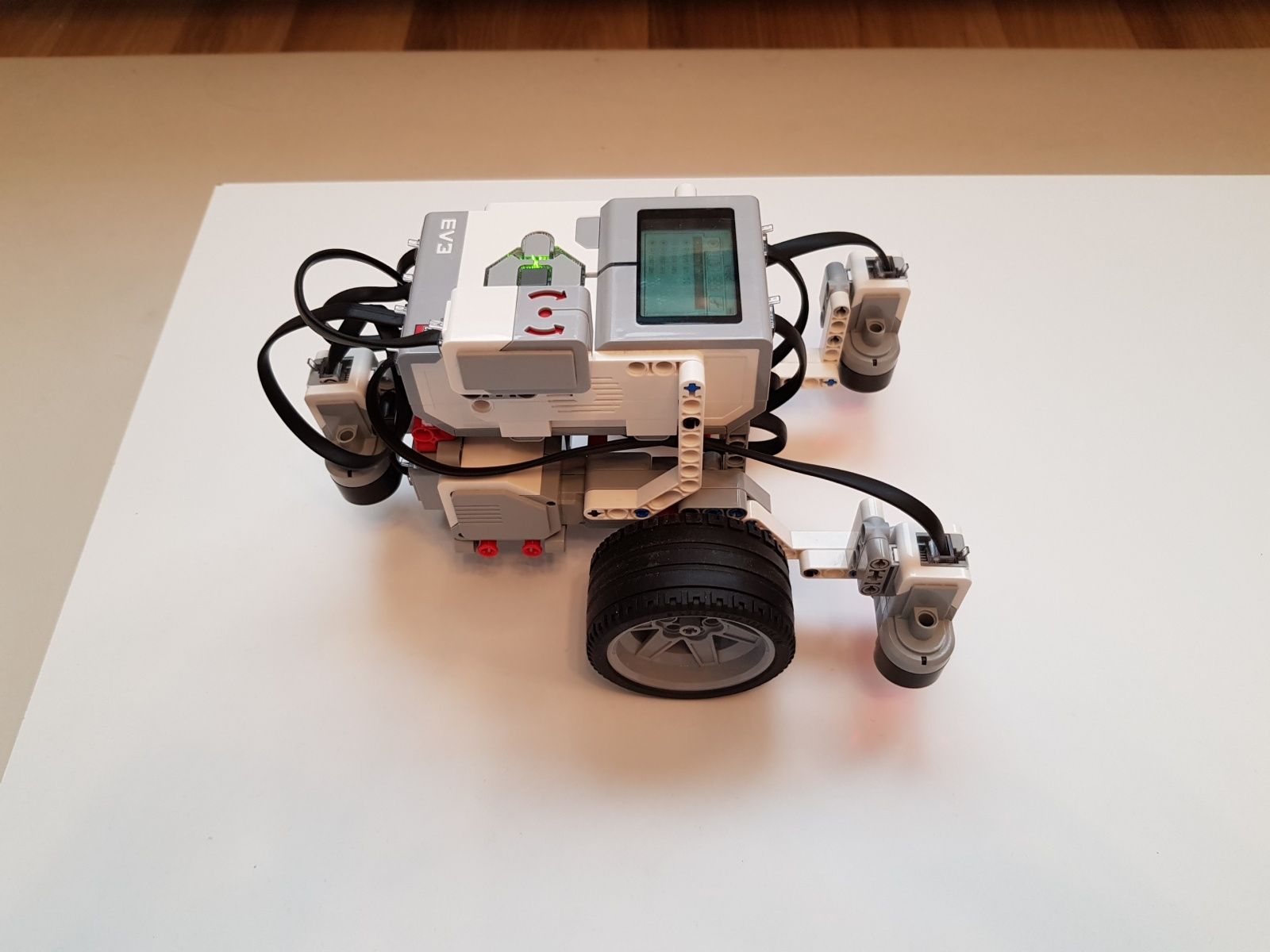

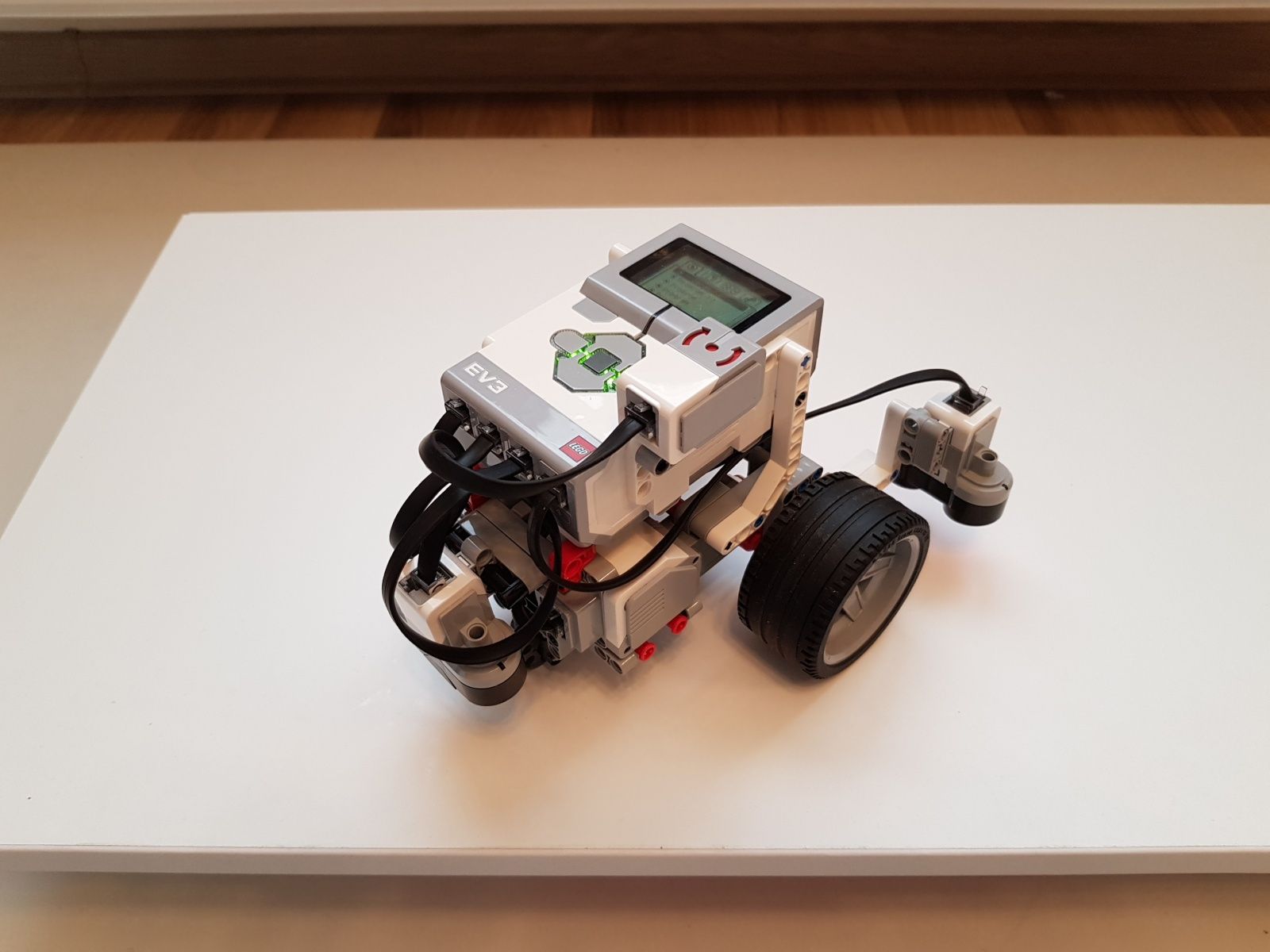

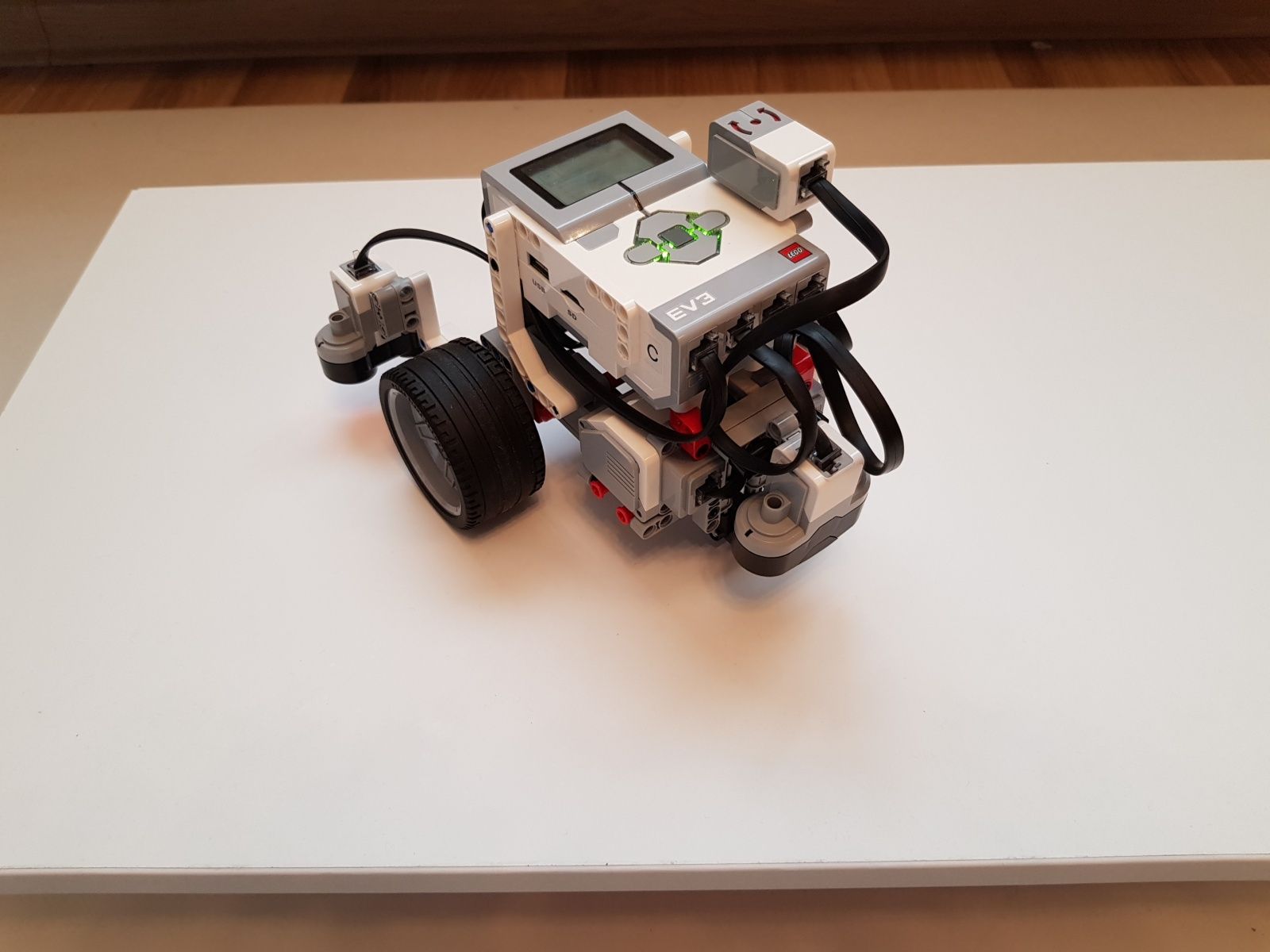

Na pohyb robota sú použité dva veľké EV3 motory. V prednej časti sú umiestnené dva ultrazvukové snímače, ktoré slúžia na meranie výšky stola a zrovnanie robota s hranou stola pri pohybe dopredu. V zadnej časti sa nachádza jeden infračervený senzor na zisťovanie hrany stola pri pohybe dozadu. Na zvýšenie presnosti otáčania robota je použitý jeden gyro senzor. Robot používa jednu riadiacu jednotku EV3.
Program

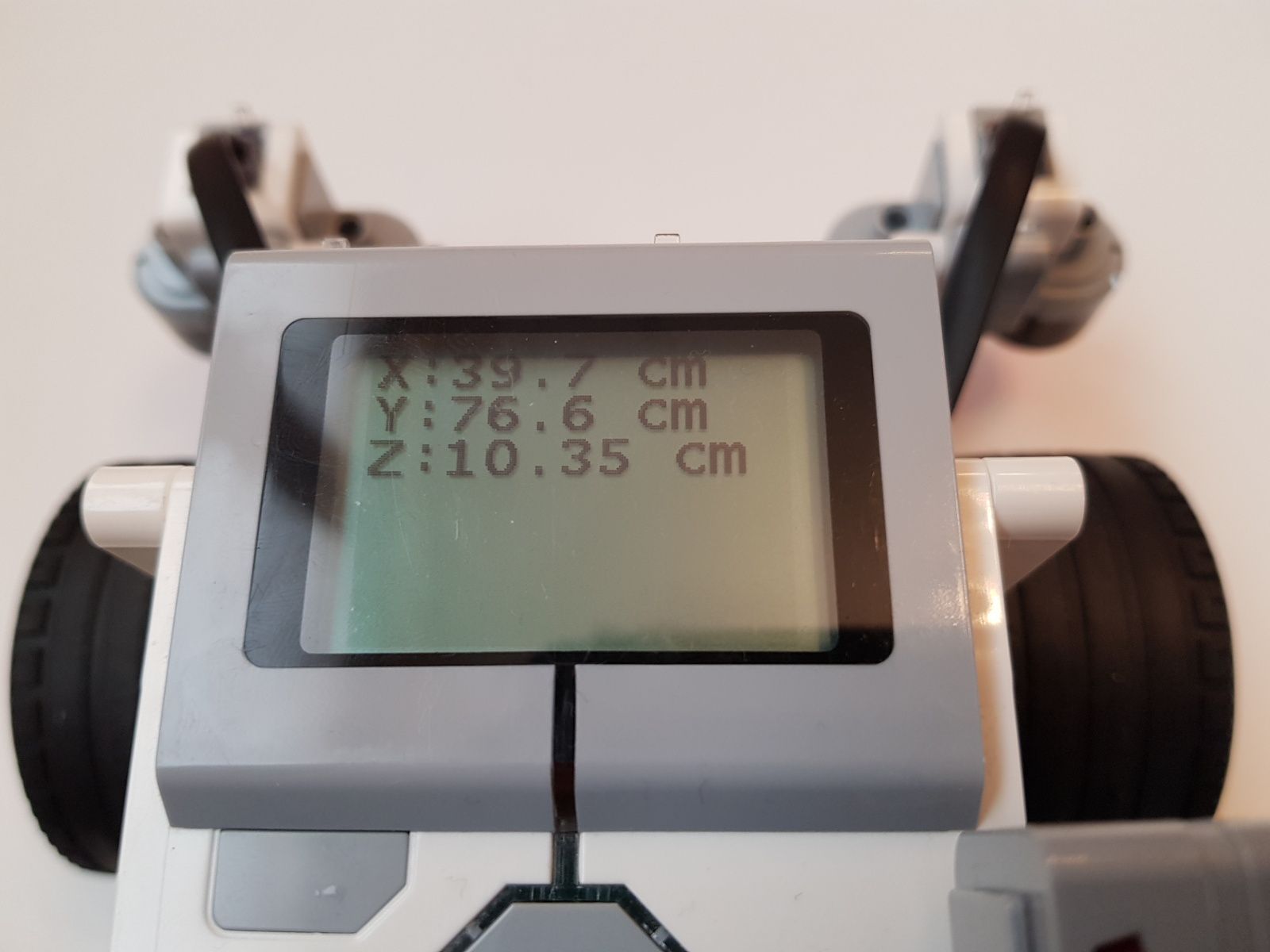

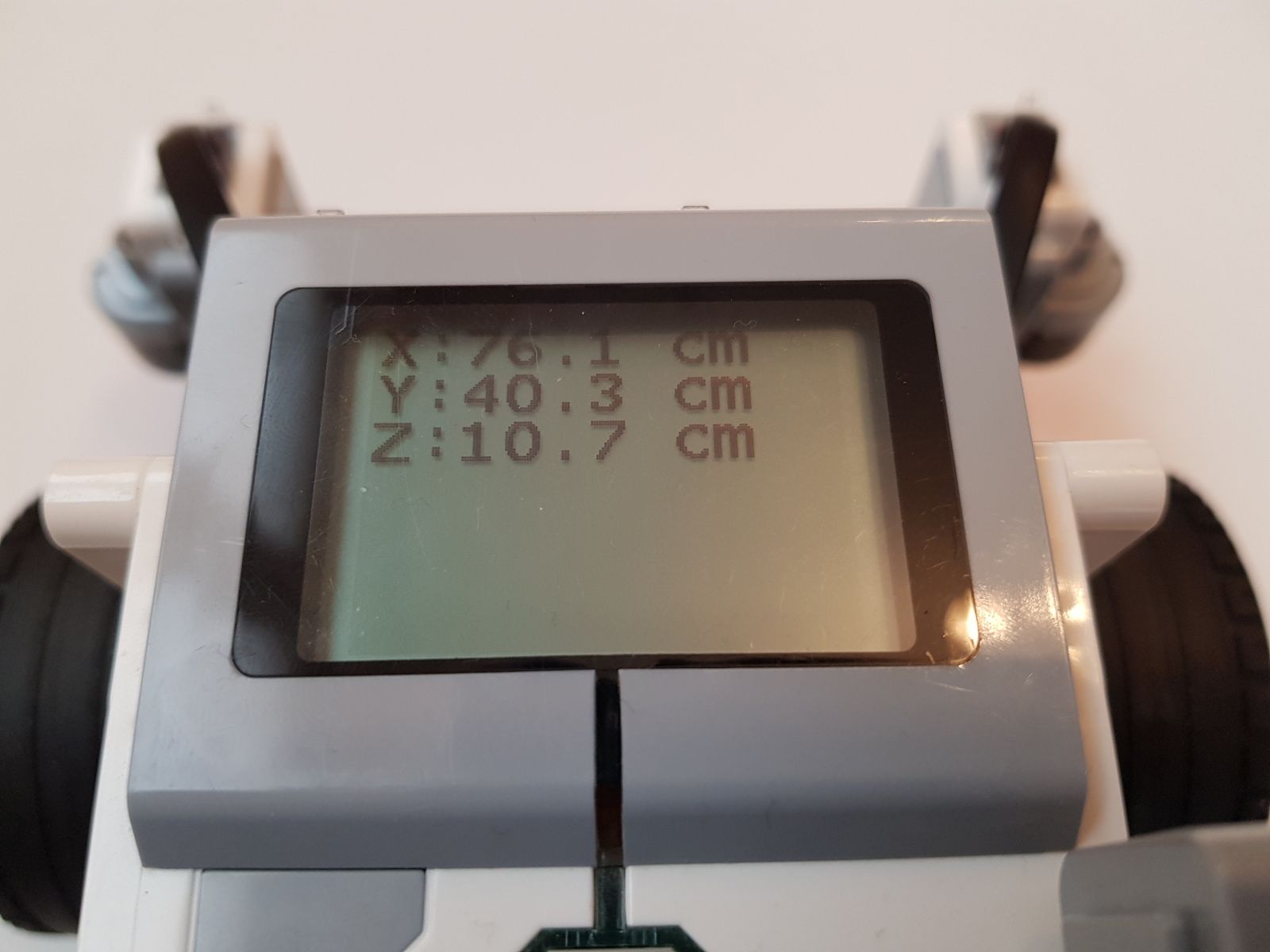

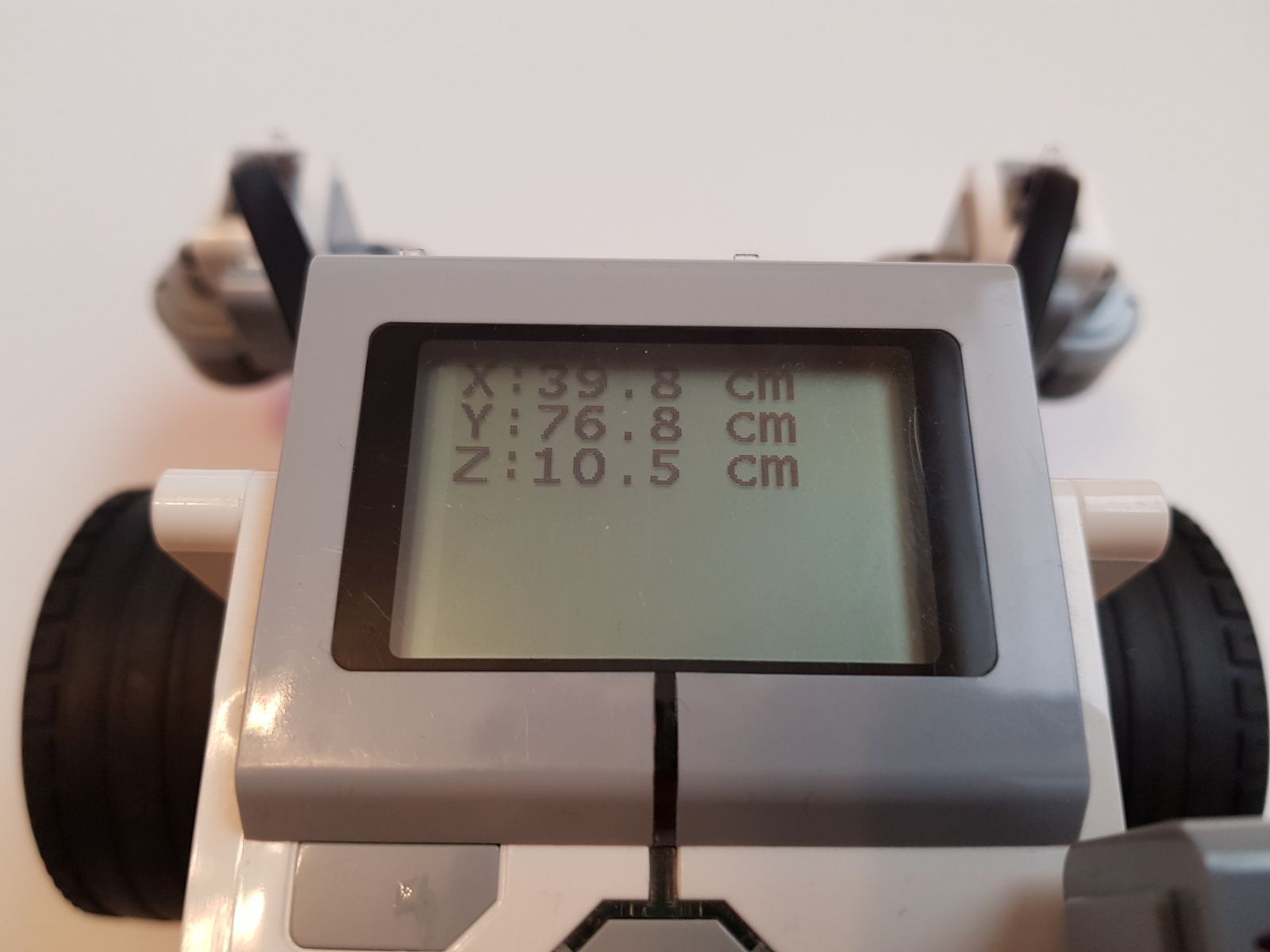

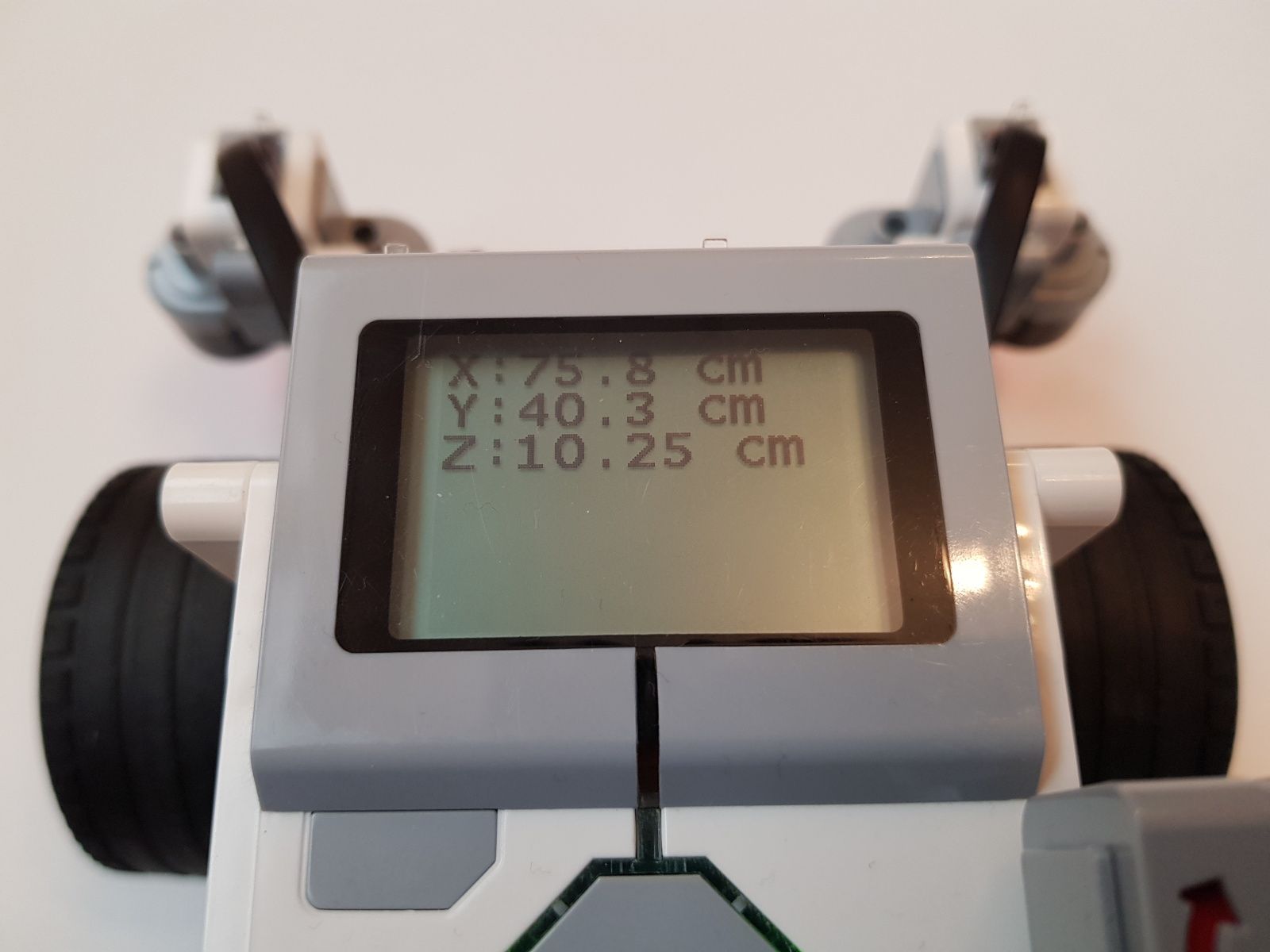

V programe je použitý jeden vlastný blok, ktorý používame pre meranie šírky a dĺžky stola. V hlavnej časti programu sa robot začne robot pohybovať smerom dopredu, kým oba ultrazvukové senzory nie sú za hranou stola, potom robot odmeria výšku stola a pri pohybe dozadu sa zrovná s hranou stola. Potom pri pohybe dozadu začne meranie prvého rozmeru stola, ktoré sa ukončí, keď infračervený senzor zaznamená protiľahlú hranu stola. Robot prejde kúsok dopredu, otočí sa o 90° a začne sa pohybovať dopredu, kým nedôjde na ďalšiu hranu stola, potom vykoná meranie druhého rozmeru stola. Po každom meraní zobrazí nameranú hodnotu na obrazovku riadiacej jednotky.
