Team name: ElimuRobotik

About the team: Sme nový ambiciózny tím - ElimuRobotik siedmich chalanov vo veku 9 - 14 rokov, ktorých baví svet technológií a programovania. V ElimuCentre, ktoré spravuje OZ Jeleň (Elimu) sa stretávame už tretí rok a v rámci nášho klubu sa venujeme a spoznávame svet IT a programovania pod vedením našich lektorov Marcela, Paľa a Janky. Počas tohto obdobia sme objavili, spoznali a naučili sa v základoch pracovať s programom LEGO WEDO, programovacím jazykom Scratch 2.0, Small Basic, spoznali sme prostredie Office 365. Tento rok sme začali intenzívne pracovať s programom LEGO Mindstorms Education EV3 a to bol aj jeden z dôvodov, prečo sme sa rozhodli zapojiť aj do súťaže FLL a aj Vašej Robotickej ligy. Ďakujeme za príležitosť

Assignment: Flywheel

Dobrý deň,

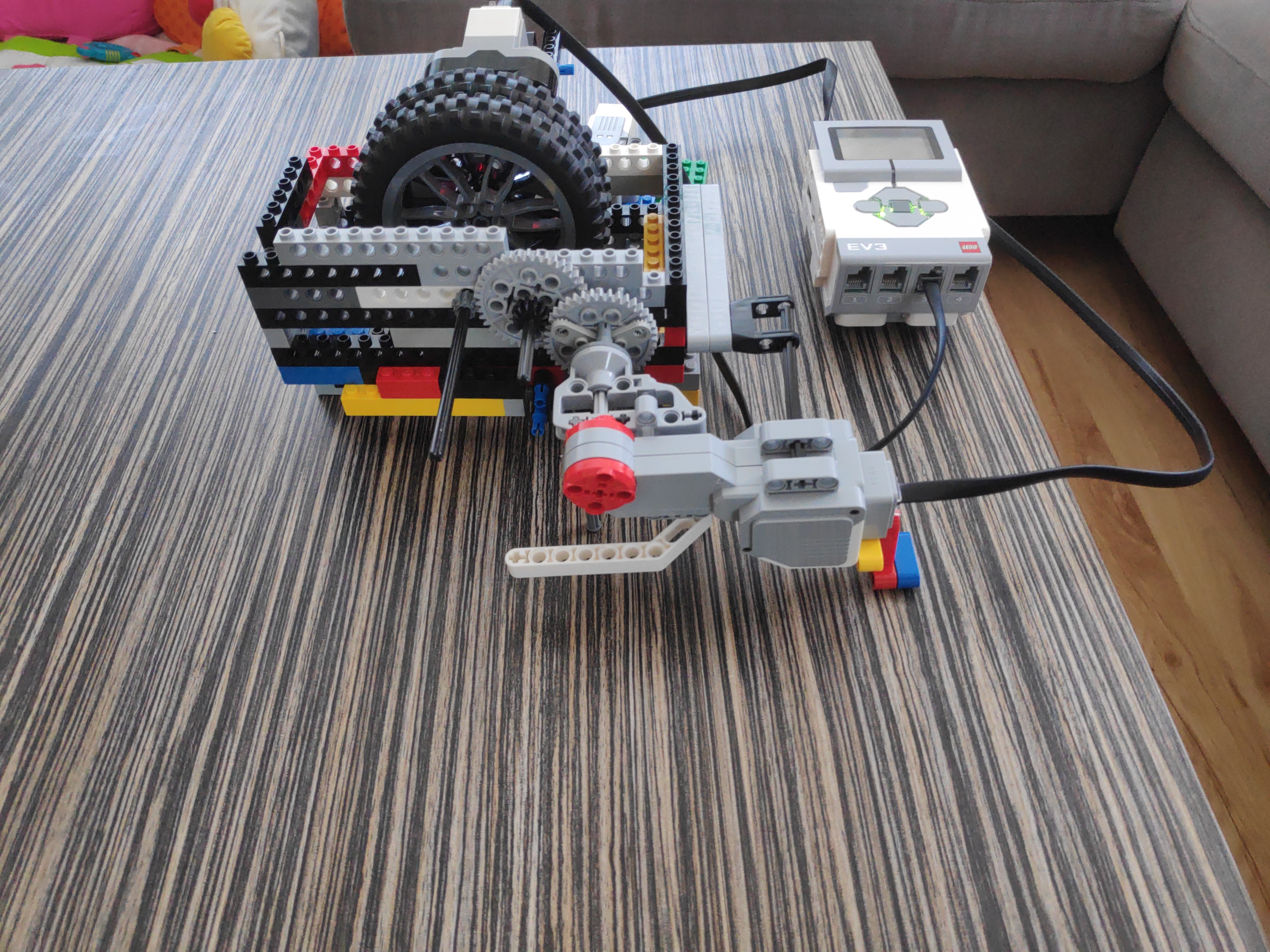

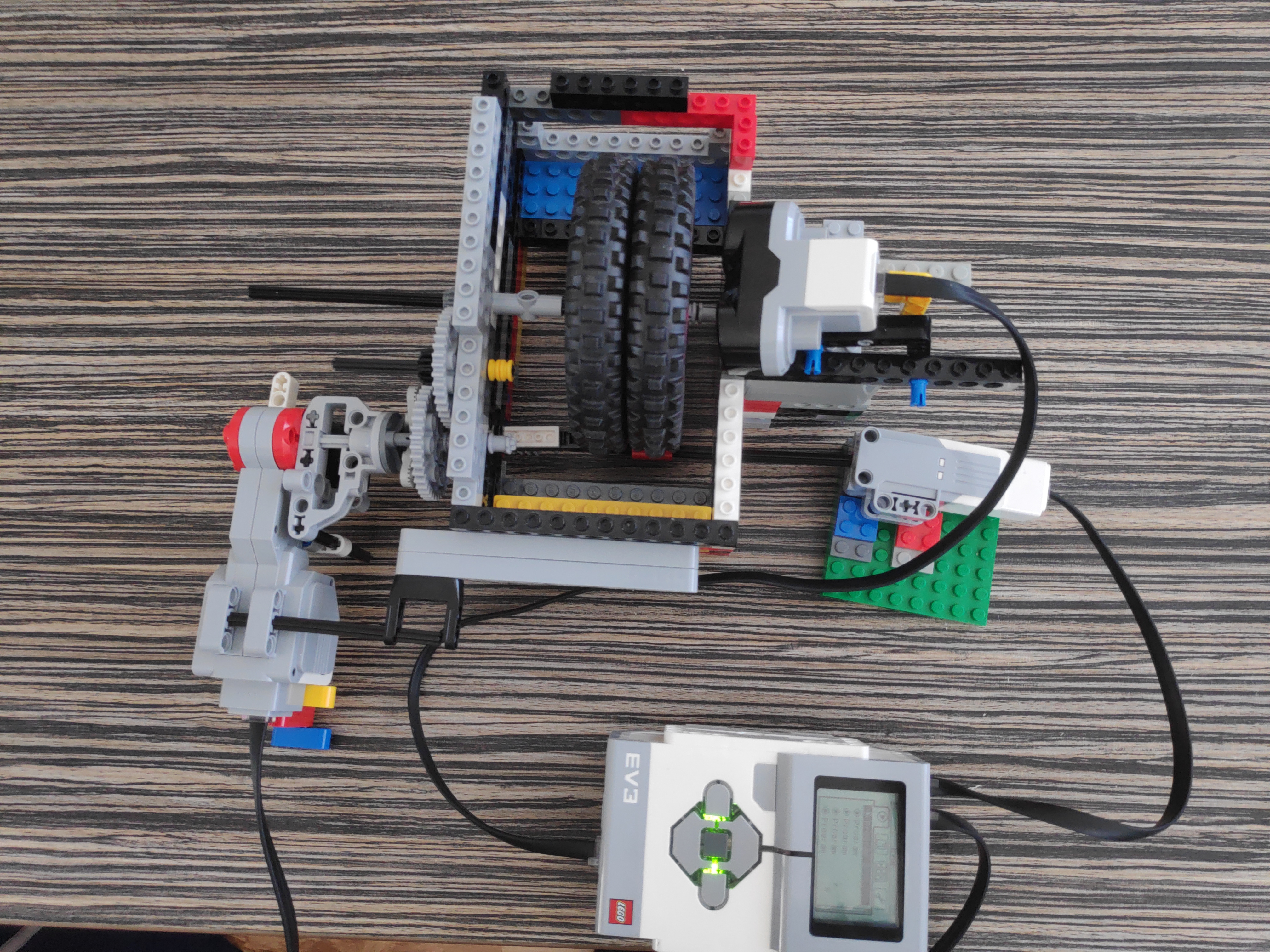

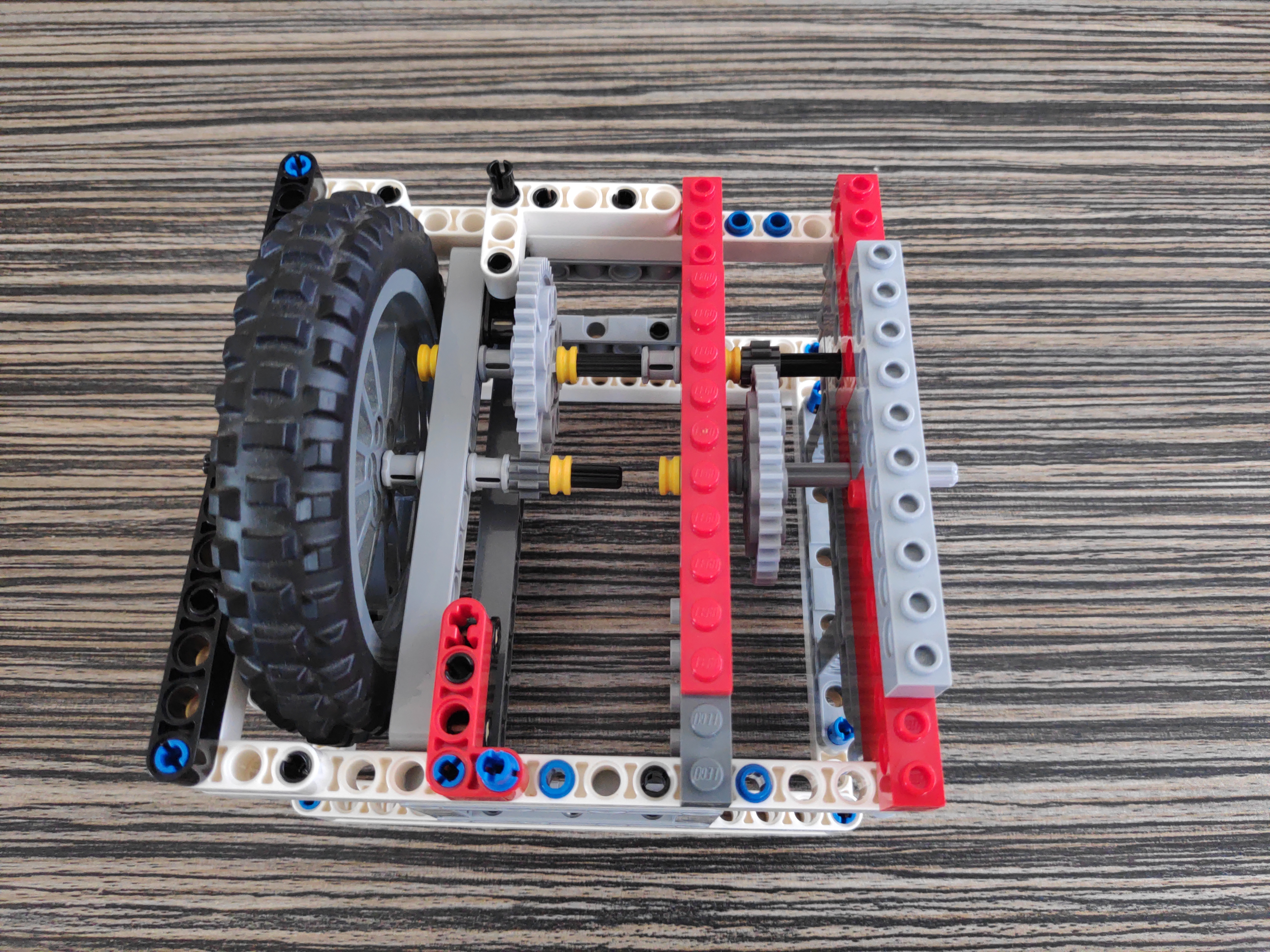

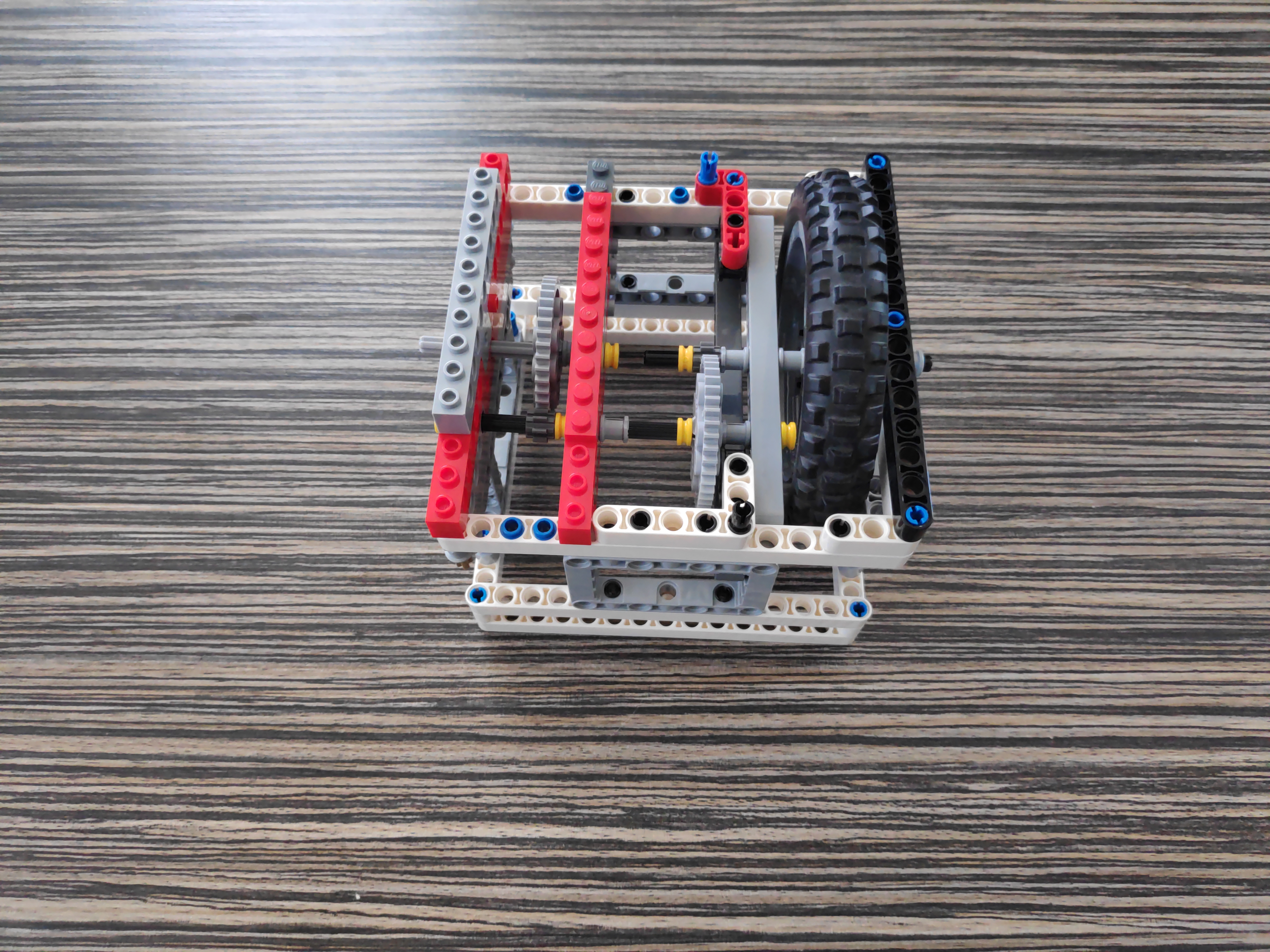

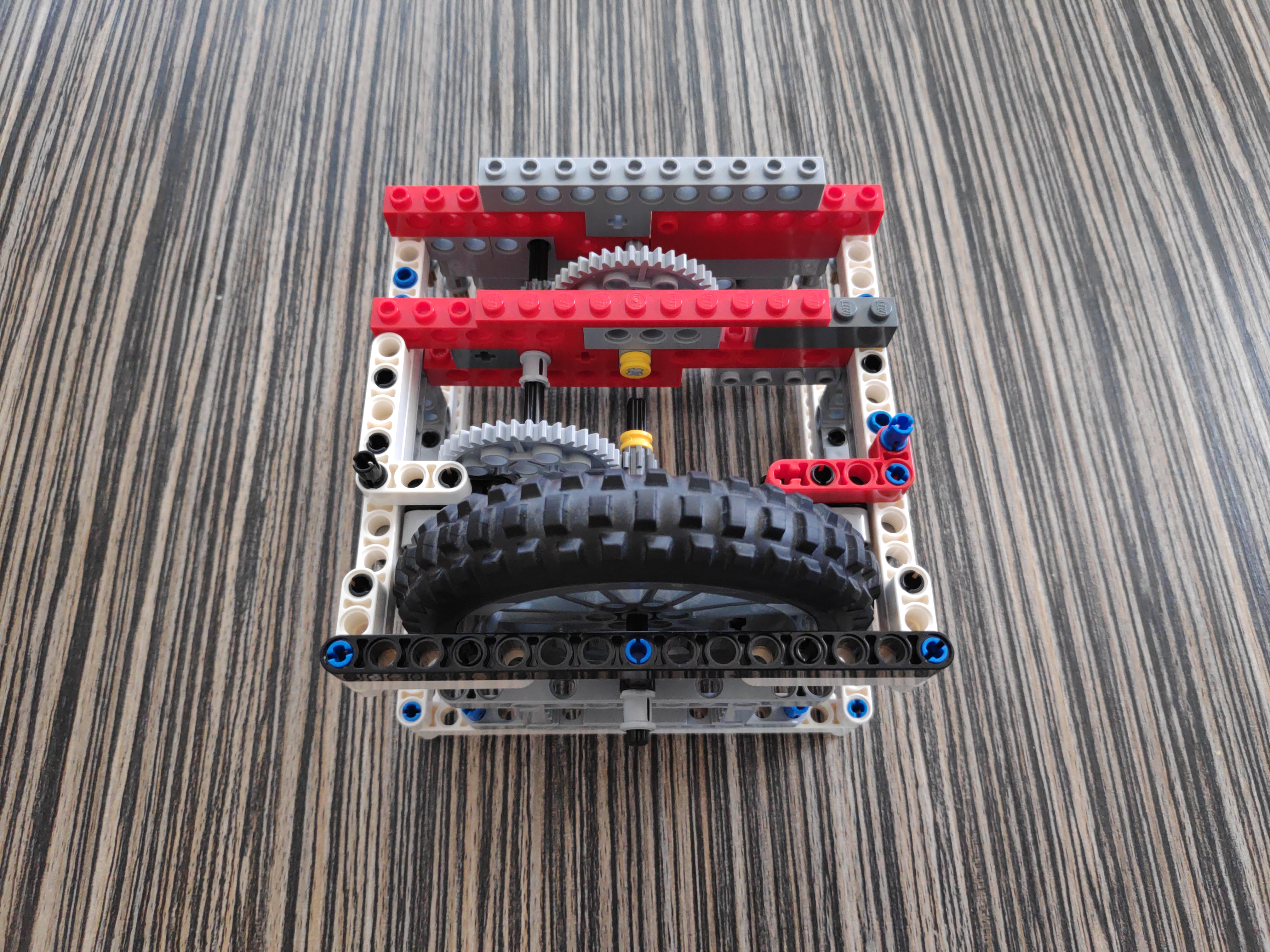

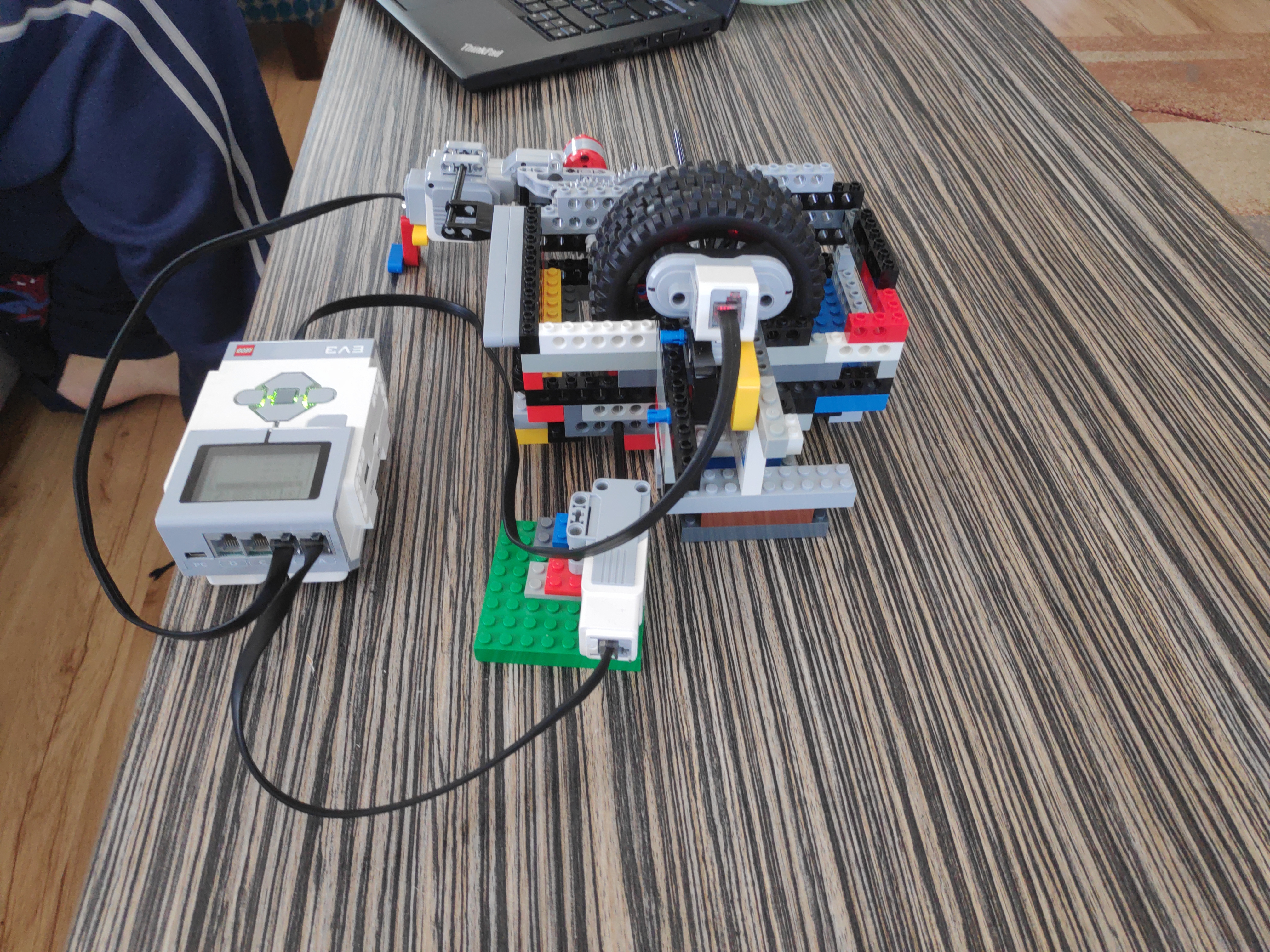

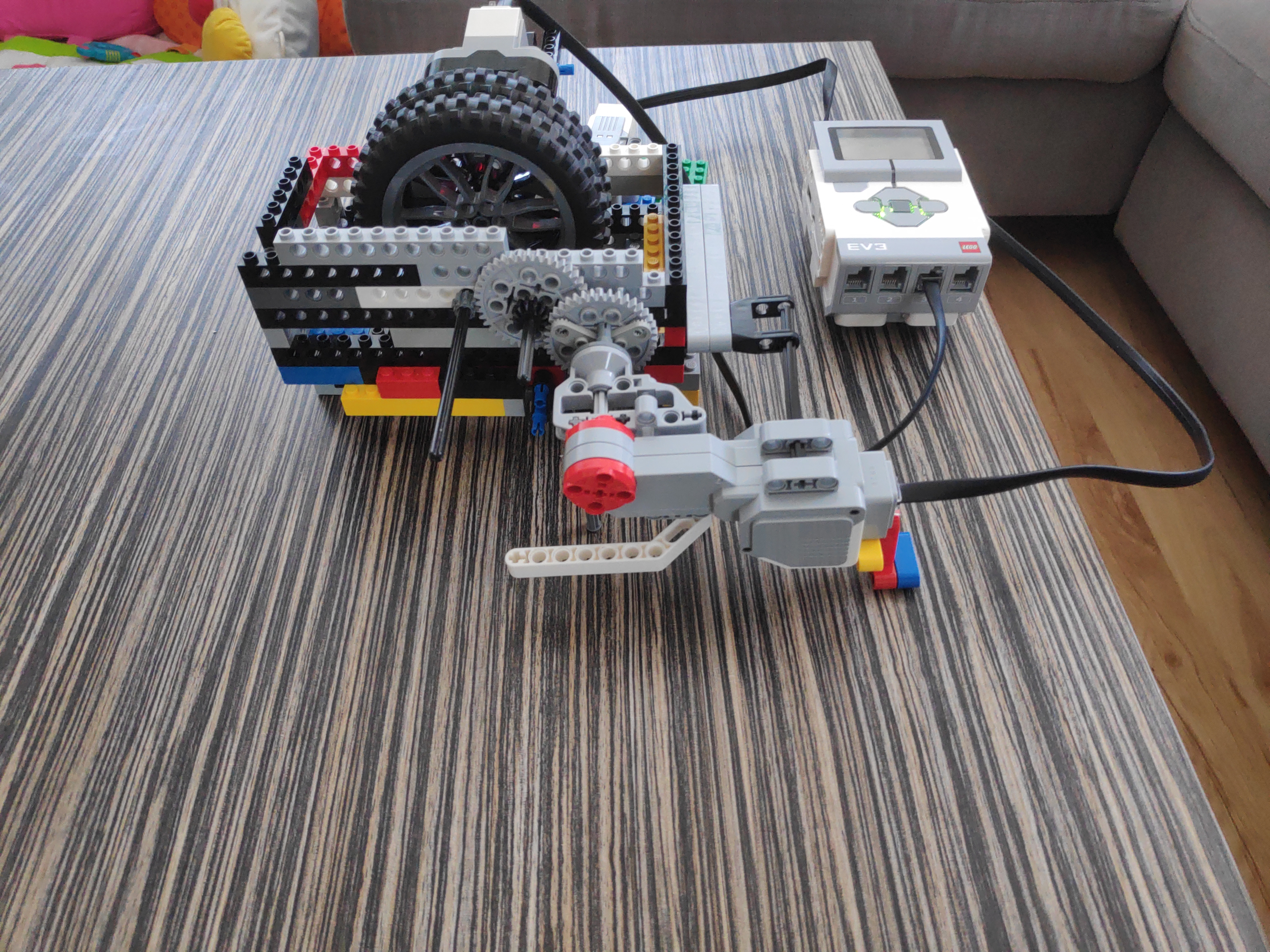

Pri vymýšľaní zotrvačníka sme skúšali viac možnosti. Najskôr sme spravili verziu s dvoma kolieskami. Potom sme pridali prevod s ďalšími dvoma kolieskami. Jeden zotrvačník mal jedno koleso a druhý mal dve. Skúšali sme, ktorý sa bude točiť dlhšie. „Vyhral“ ten, ktorý mal dve kolesá (má vyššiu hmotnosť). Pri tomto modeli sme potom zostali a dorobili mechanizmus na odpojenie napájania a meranie času. Konštrukčne bolo pre nás najviac náročné zostrojiť odpojenie motora. Z programovania bolo zas najťažšie spraviť detekciu, kedy sa už koleso netočí. Najskôr sme to skúšali s colour senzorom, ale ten prístup sa nám neosvedčil. Nakoniec sme na meranie času použili Ultra Sonic senzor. Funguje to tak, že kým sa koleso zotrvačníka točí, meria rôzne hodnoty (overovali sme pozeraním, či sa hodnoty naozaj menia). Spravili sme dvojitú kontrolu tak, že keď program zmeria rovnakú hodnotu, tak to zmeria ešte dvakrát. Táto kontrola bola potrebná preto, lebo pri testovaní sa stalo to, že pri dvoch rovnakých hodnotách za sebou program vypísal čas, aj keď sa koleso ešte otáčalo. Ak sa namerajú tri rovnaké hodnoty za sebou, program ukáže čas, ktorý je presný.

Na videu sú na porovnanie oba zotrvačníky, robota sme pripojili na ten, ktorý v našich pokusoch bol lepší.

Na krútenie nám pomohol aj silikónový olej - čas sa zlepšil z 35 sekúnd na 52 sekúnd pri 2 kolesách.

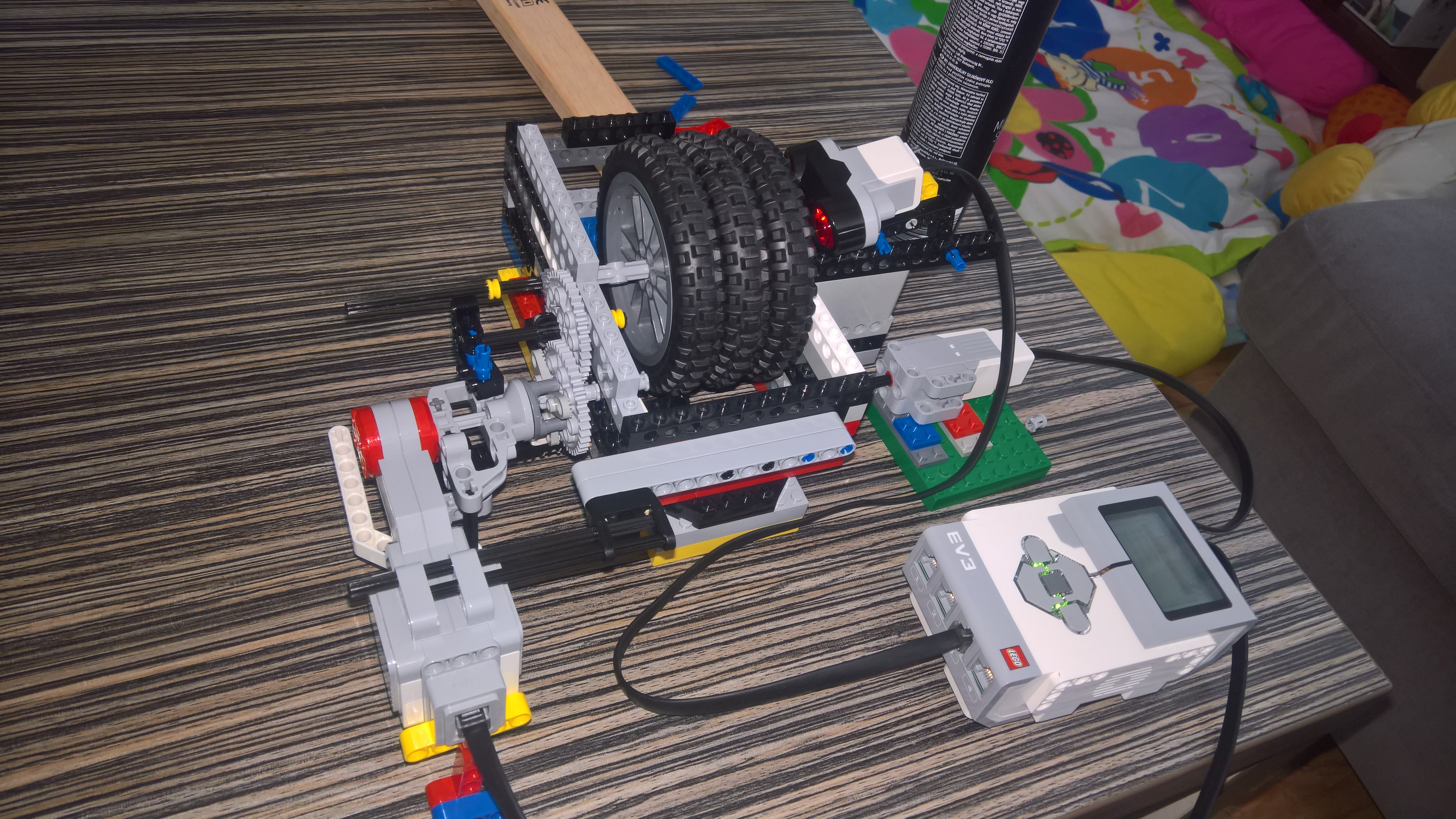

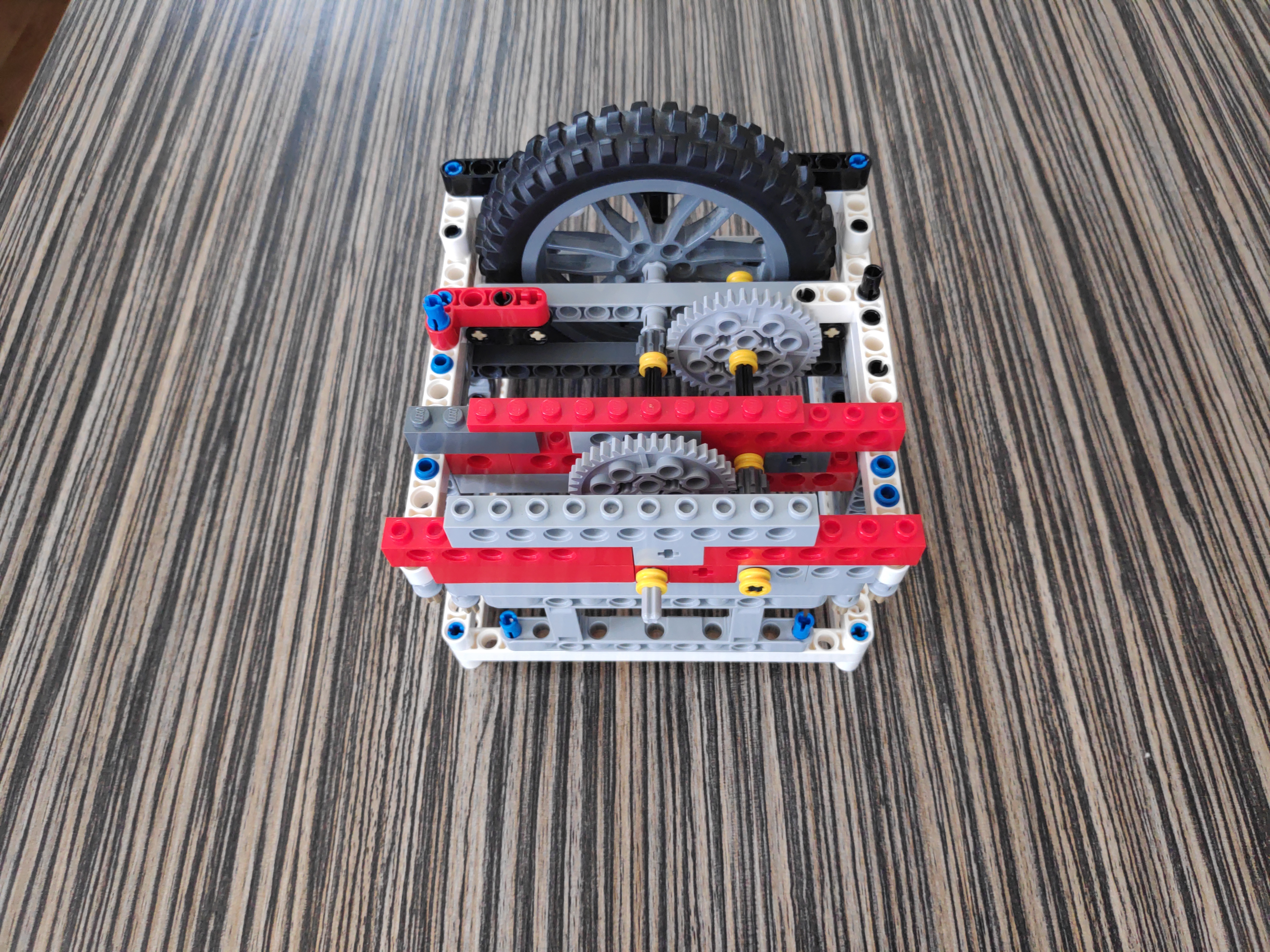

Tak isto sme skúšali meniť počet kolies, najlepší pokus bol s tromi kolesami - 57 sekúnd (vid foto model s 3 kolesami). S 2 kolesami sme dosiahli 52 sekúnd (na videu).



Photos:

Videos:

Programs:

Rating:

1. Pekný mechanizmus, aj tie prevody ste dobre navrhli, aj s kolieskami ste dobre experimentovali. Boli však aj lepší, takže získavate 2,7 bodu.

2. Za úlohu Zotrvačník získavate 2,9b. Váš zotrvačník nevydržal rotovať najdlhšie, ale vytvorili ste zaujímavé riešenie :)

3. Super, že ste skúšali vylepšovať model a borili ste sa aj s reálnymi problémami, ako trenie.

4. Výborná práca! Presne takto som si to predstavoval. Ďakujeme!
