Team name: HomBoti

About the team: náš tím vznikol minulú sezónu. Teraz ho tvoríme dvaja bratia. Náš názov HomBoti sme si zvolili preto, že na rozdieľ od mnoho tímov neriešime zadania v škole alebo na krúžku, ale doma.

Assignment: Príšerky s.r.o.

  1. kolo 1.úloha – príšerky s. r. o.

Tím: Homboti – tigre

Rozobrať nejaké stavby z LEGA je náročné aj pre človeka. Pre robota to preto bude nemalá výzva.

Najprv sme sa rozhodli vybrať si štruktúru. My všetko LEGO vnímame ako 3 rôzne druhy. A to LEGO Duplo, Lego city (tu patrí City, Friends, Creator...) a LEGO technic. Z týchto je určite najnáročnejšie na rozobratie LEGO technic, takže to sme hneď vylúčili. Lego city je dosť drobné a uchopiť ho môže byť pre robota skoro nemožné. Preto sme sa rozhodli, že naša príšerka bude požierať nejaké stavby z LEGO Duplo.

Ďalej sme sa rozhodli určiť rozloženie motorov. Chceli sme použiť len jednu sadu – viac ani doma nemáme. V zadaní je napísané, že štruktúry sa nachádzajú v prostredí. ( napr. ležiace na podlahe, alebo akokoľvek inak). Preto sme určili, že na pohyb použijeme 2 motory, aby sa robot mohol pohybovať po ploche. Ďalšiemu motoru sme určili dostať štruktúru do vzduchu. A poslední motor to mal nejak rozobrať.

Ako najťažšia časť sa nám zdalo rozobratie, preto sme s tým začali. Najprv sme skúšali naklonení tunel z pneumatikami krútiacimi sa rôznymi smermi vo vnútri. Žiaľ nefungovalo to. Skúšali sme ešte viacero iných spôsobov, ale nič nefungovalo.

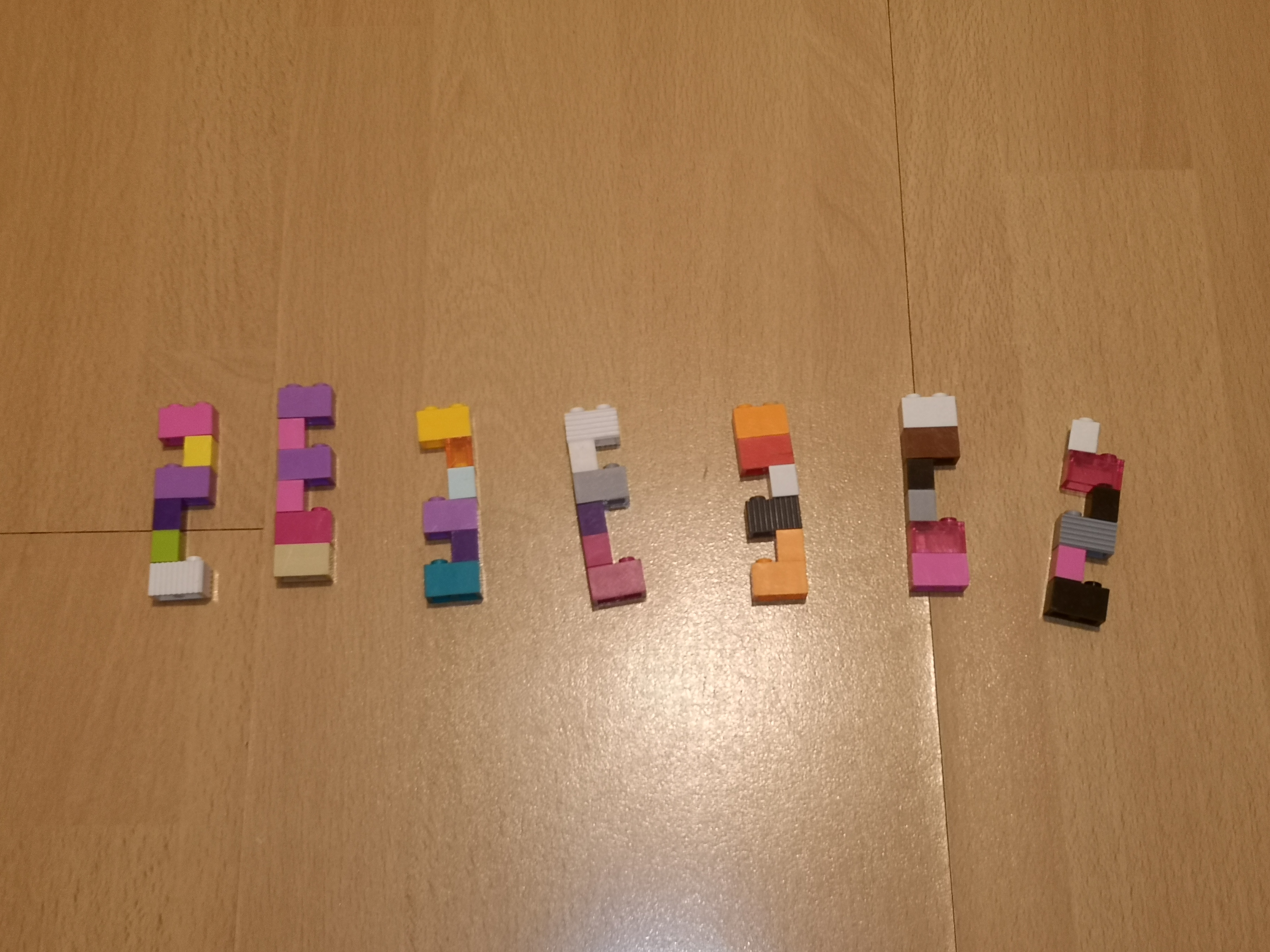

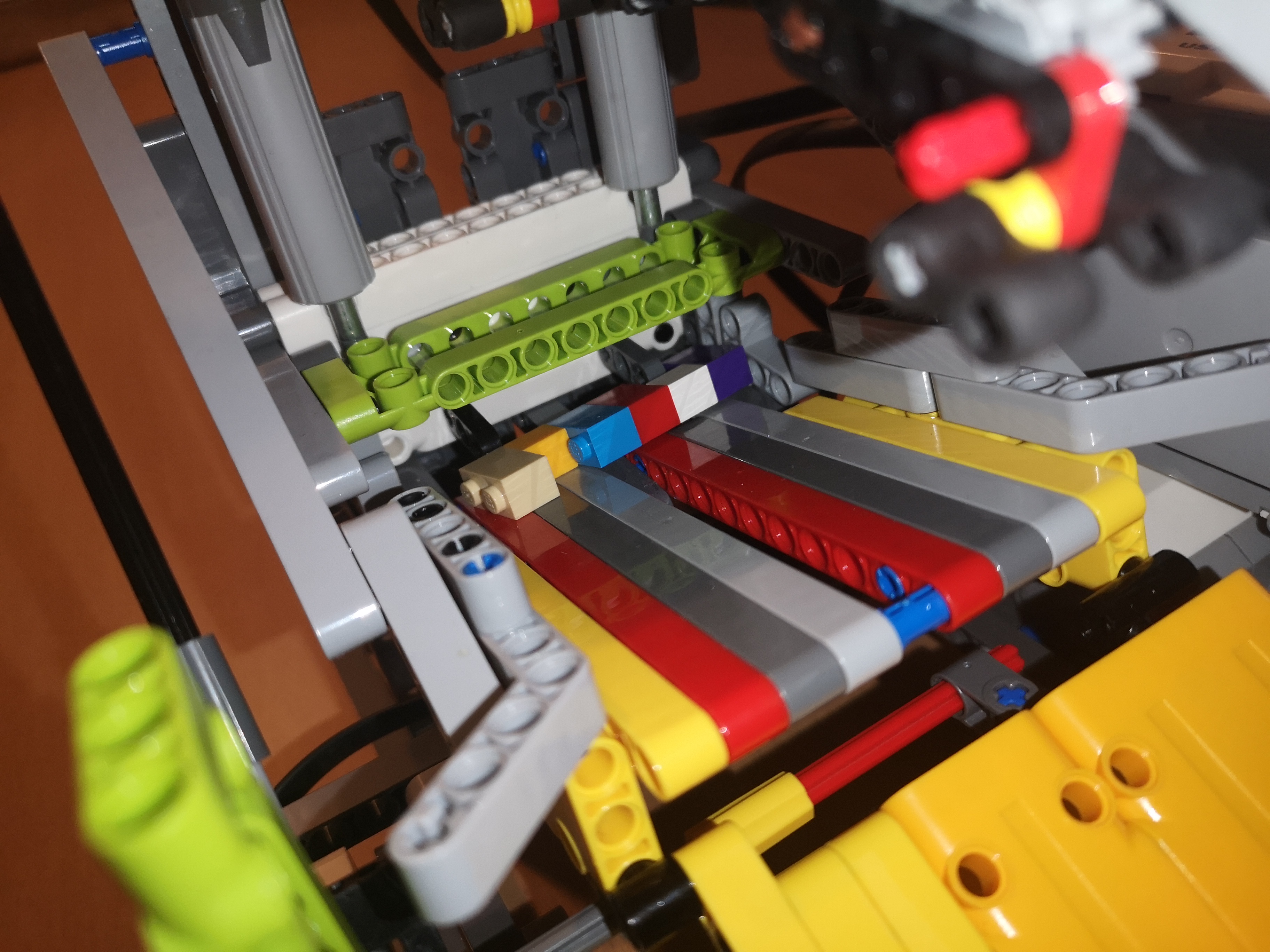

No potom sme si uvedomili, že štruktúra zložená z 1x1x1 LEGO City kociek sa pomerne ľahko zlomiť. Napadlo nás postaviť striedajúce sa zuby, medzi ktoré by sa tá štruktúra vodorovne položená dostala a ako by motor tie zuby približoval, tyčka by sa poohýbala – rozpadla. A rozpadnuté kúsky by jednoducho mohli vypadnúť pomedzi dolní rad zubov. Niečo takéto s použitím LEGO piestov sa nám celkom rýchlo podarilo zostrojiť.

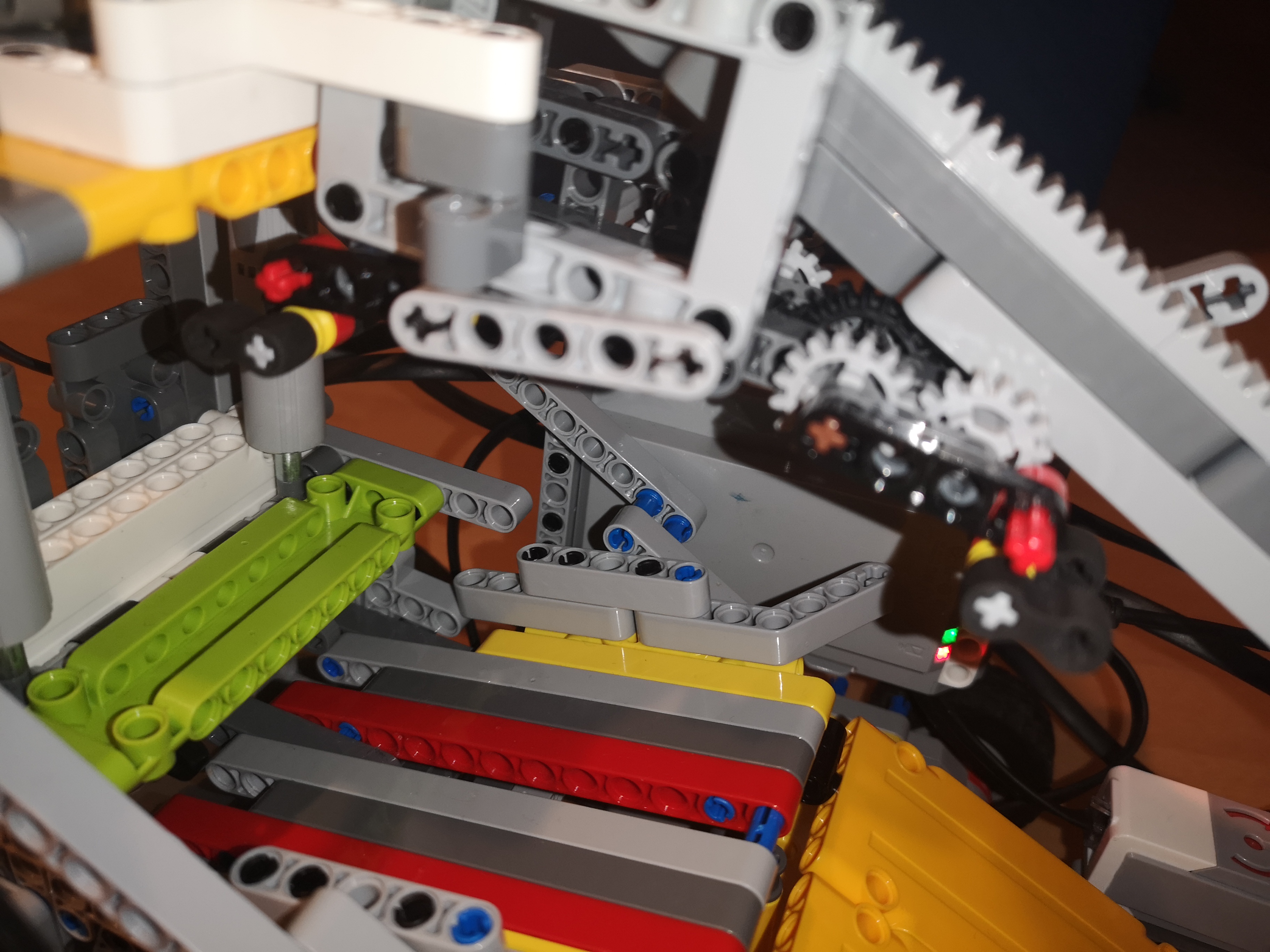

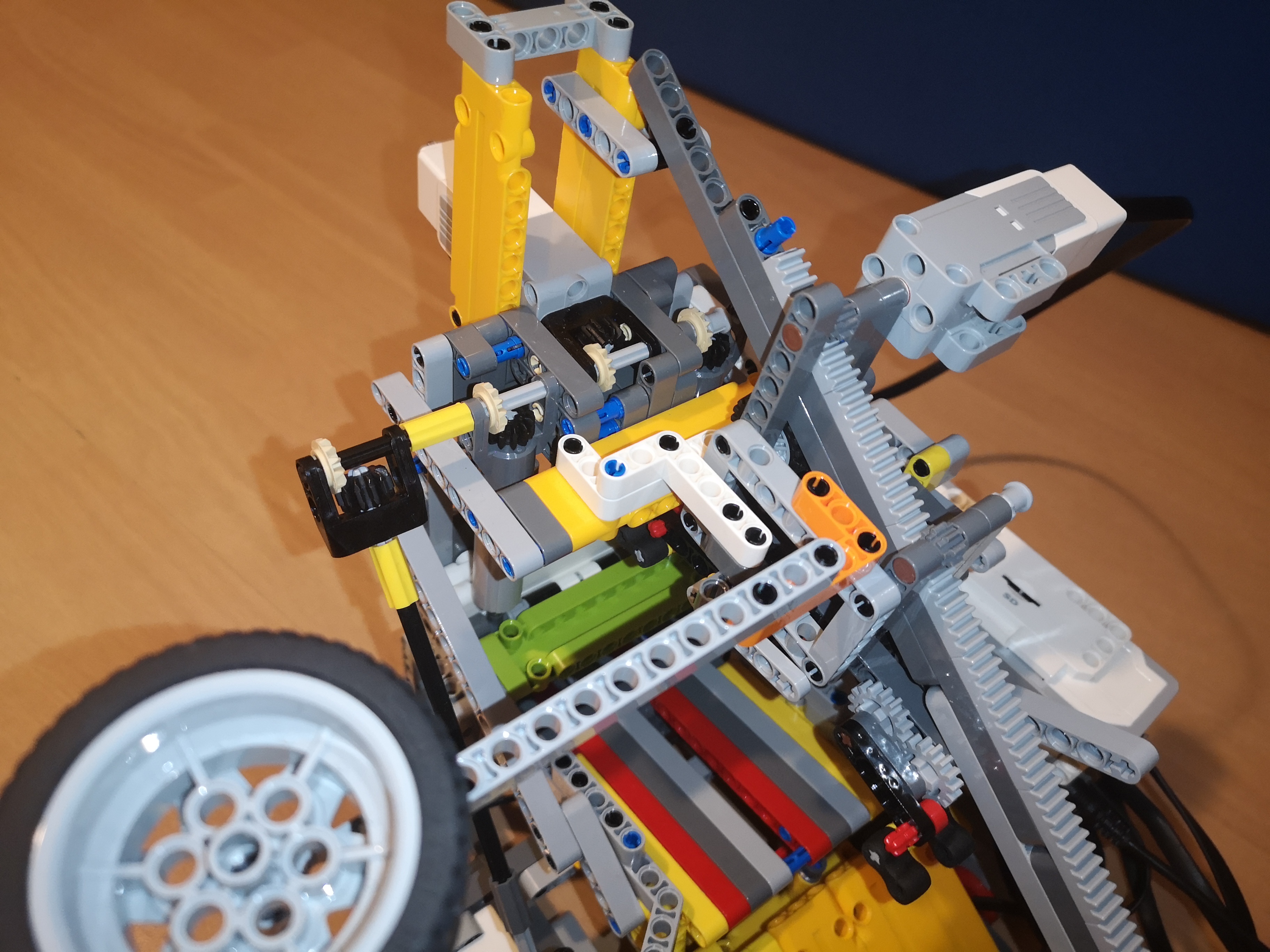

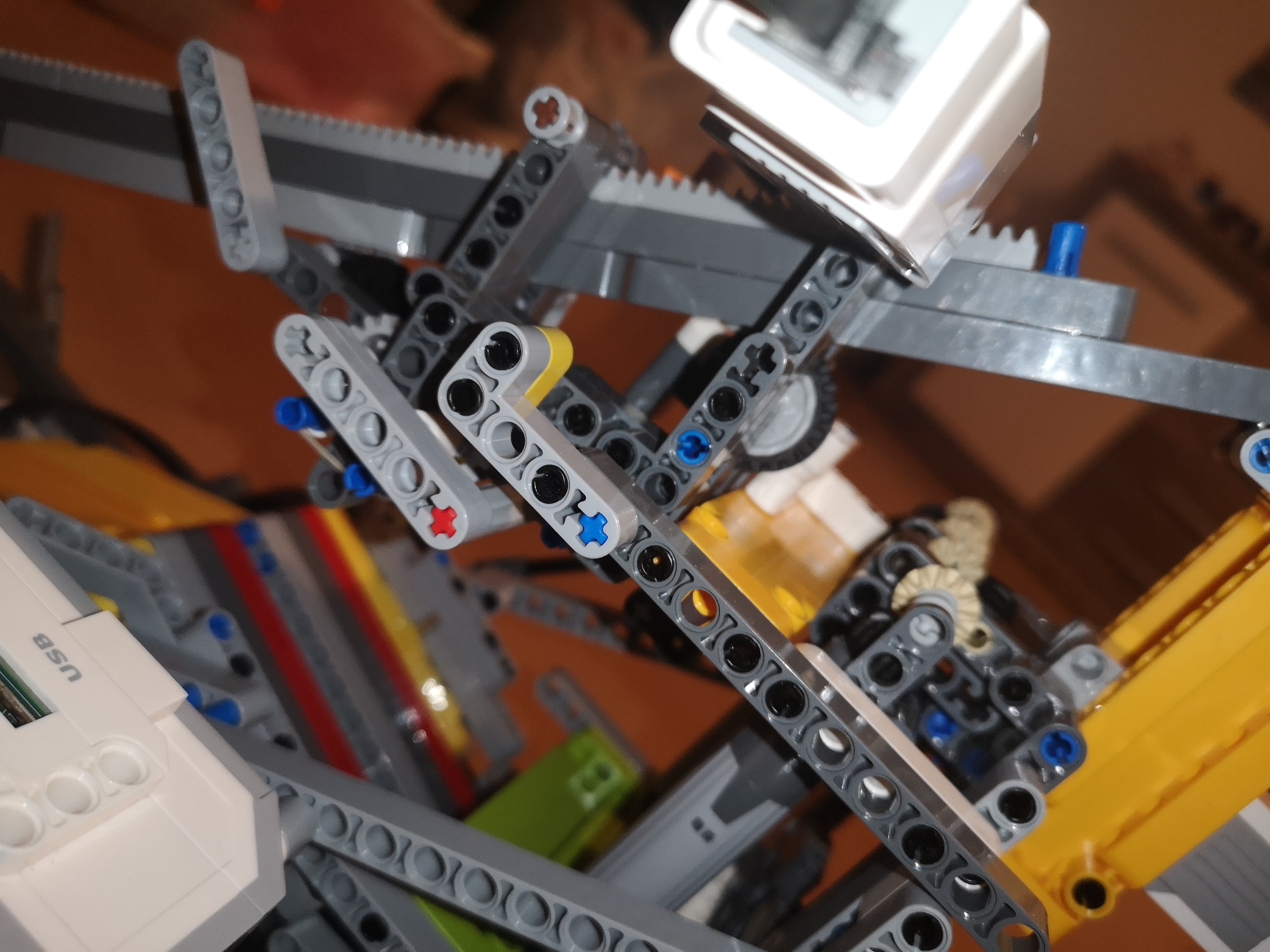

Ale ako zdvihnúť štruktúru zo zeme pomocou jedného motora? Napadlo nás zostrojiť naklonenú rovinu. Keby sa štruktúra dostala k naklonenej rovine, nejaký senzor by ju zaznamenal a pás nad naklonenou rovinou by ju zubami vytlačil hore až ku rozoberaču. No tým, že naše štruktúry sú pomerne malé naklonená rovina by naspodku musela byť veľmi plochá. A v LEGU nie sú dostatočne ploché súčiastky. Napadlo nás použiť papier, ktorý by sme upevnili ako spodnú časť naklonenej roviny. Ale nepodarilo sa nám ho tam nijako pripevniť. Preto sme rozmýšľali o inom spôsobe zdvihnutie malej LEGO štruktúry zo zeme len pomocou jedného motora. A nakoniec sme našli riešenie: dvojfázové klapky, ktoré by boli usmernené gumičkami tak aby chceli byť buď v jednej pozícii (držiace štruktúru) alebo v druhej pozícii (roztiahnuté od seba). Z tohto prevodu by ešte vychádzala tretia klapka, ktorá by slúžila na prepínanie medzi zavretými a otvorenými „rukami“. Úlohou motora by bolo tento prevod aj s rukami a prepínacou páčkou posúvať po tyči šikmo hore a dole. Kúsok pred koncom tyčky by sa nachádzalo niečo čo by zavadzalo prepínačke a tá by sa pootočila až tak, že pre gumičky by bola lepšia poloha tá druhá. A tým by v správnom momente mohli ruky uchopiť štruktúru. Potom by motor zmenil smer a ruky držiace štruktúru by Ťahala k sebe gumička. Tesne pred koncom by bola podobná prekážka, ktorá by ruky zase otvorila a vypustila štruktúru do rozoberača.

Zostrojili sme to. Fungovalo to. No kvôli tomu, že tyčka bola šikmo a aj celý ten prevod sa pohyboval šikmo vrchná a spodná prekážka boli z rôznych uhľov. A preto sme museli dorobiť do prevodu druhú prepínačku, ktorá by bola trochu v inom uhle ako tá prvá a lepšie by poslúžila prepínaniu hore. Samozrejme všetko je to navzájom prepojené.

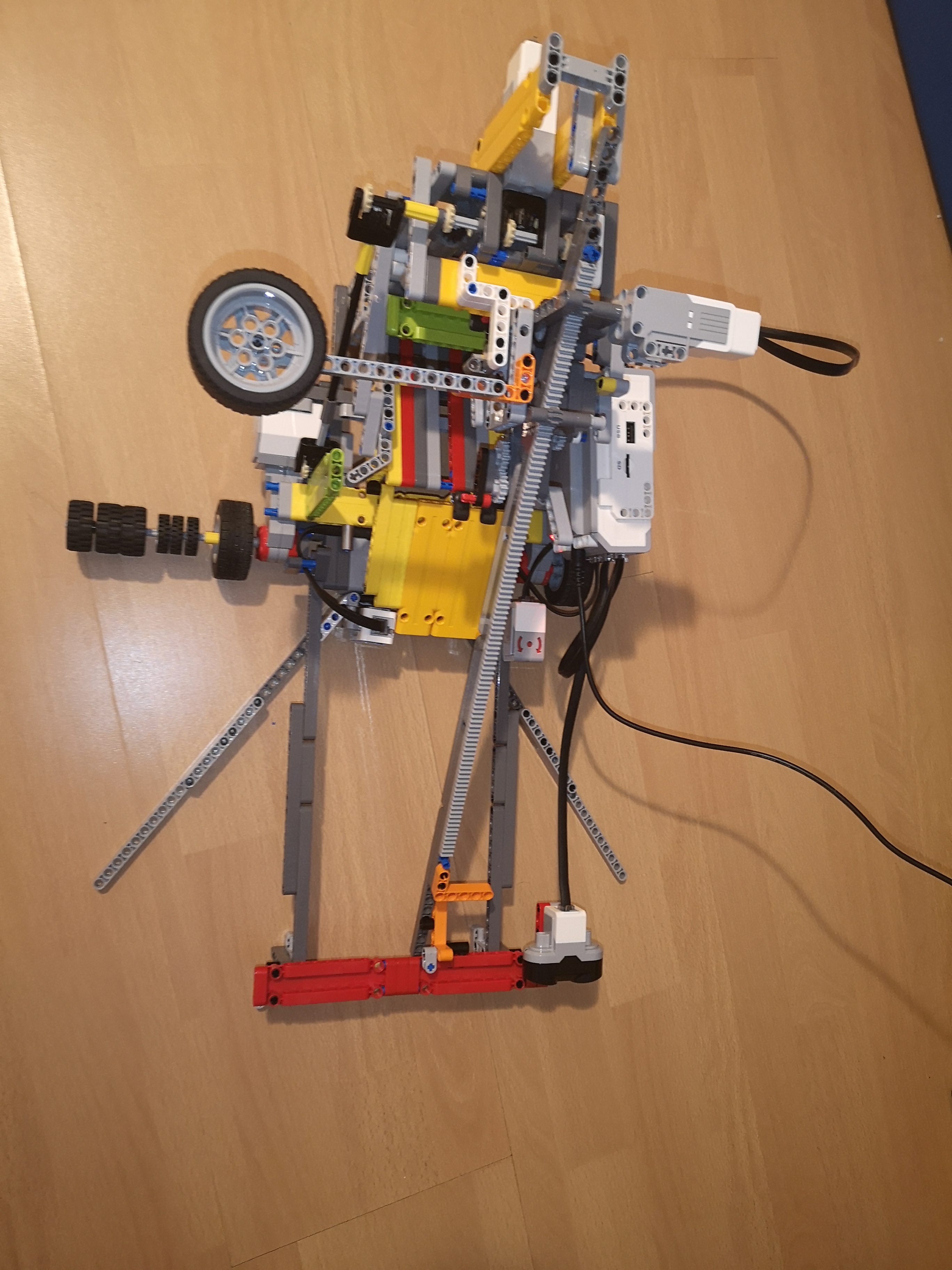

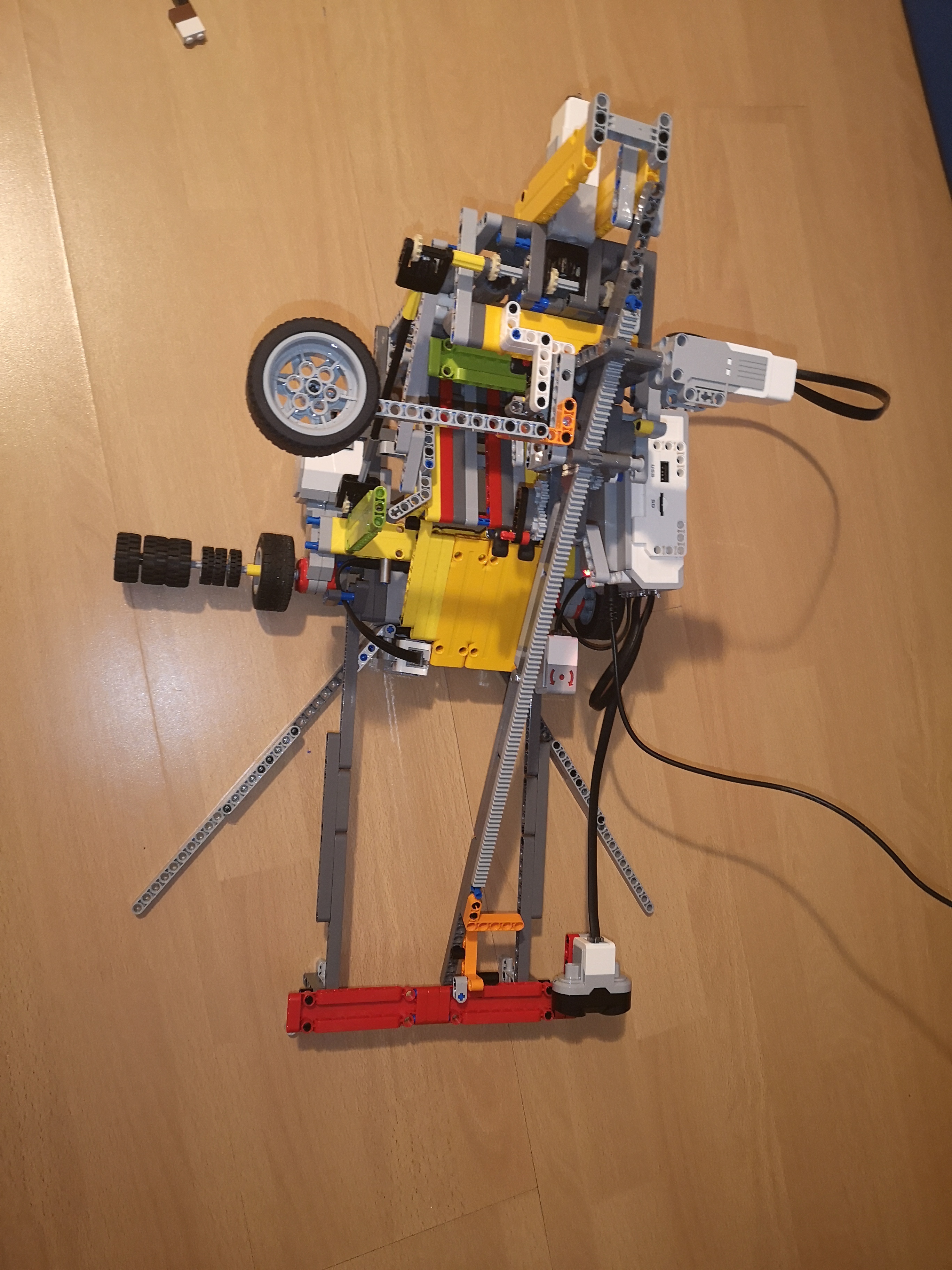

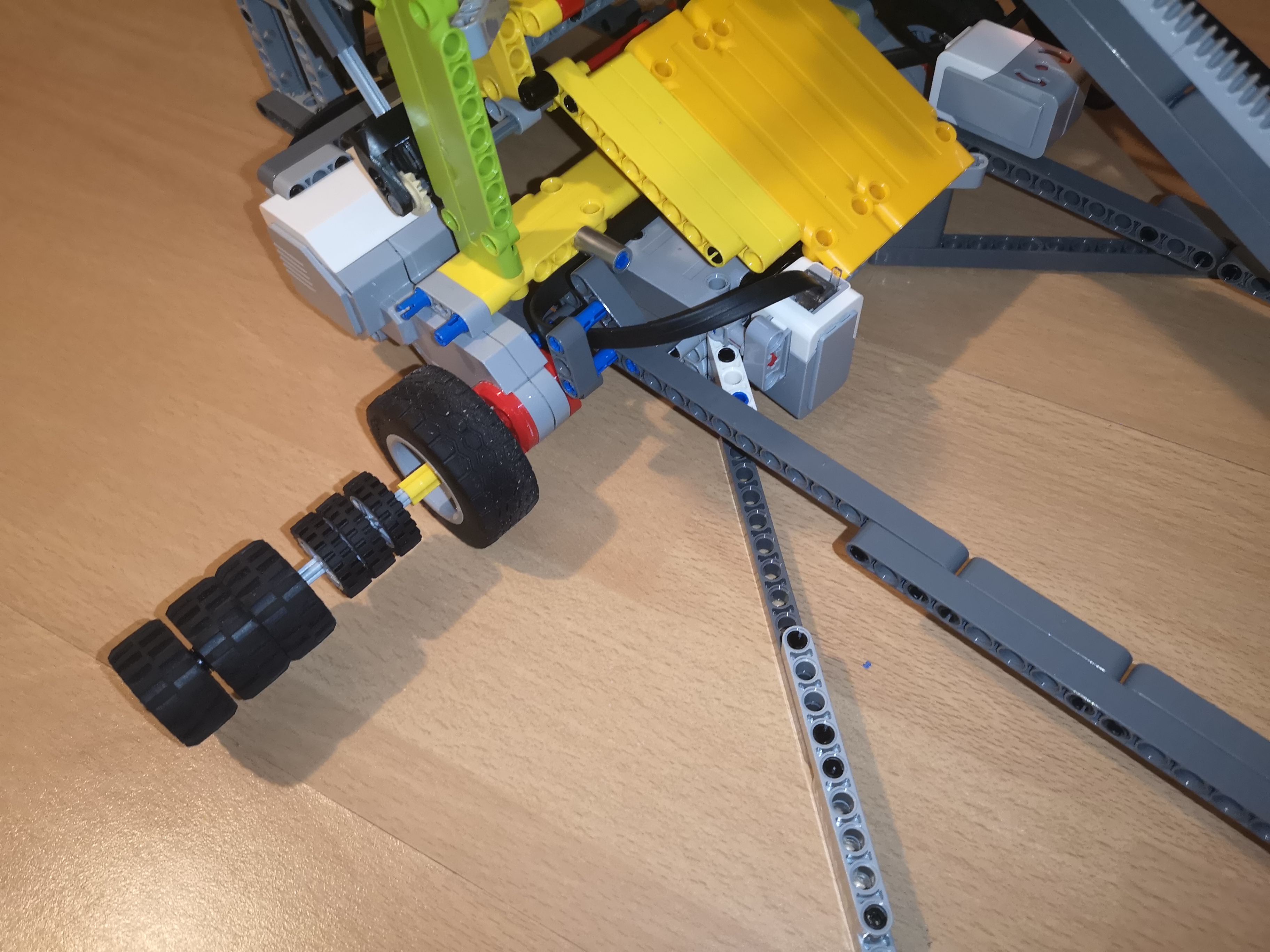

Potom sme pridali dva motory s kilečkami a dopredu veľkú vidlicu, aby sa každá štruktúra dostala do jedného bodu a tam sa každá rovnako zarovnala.

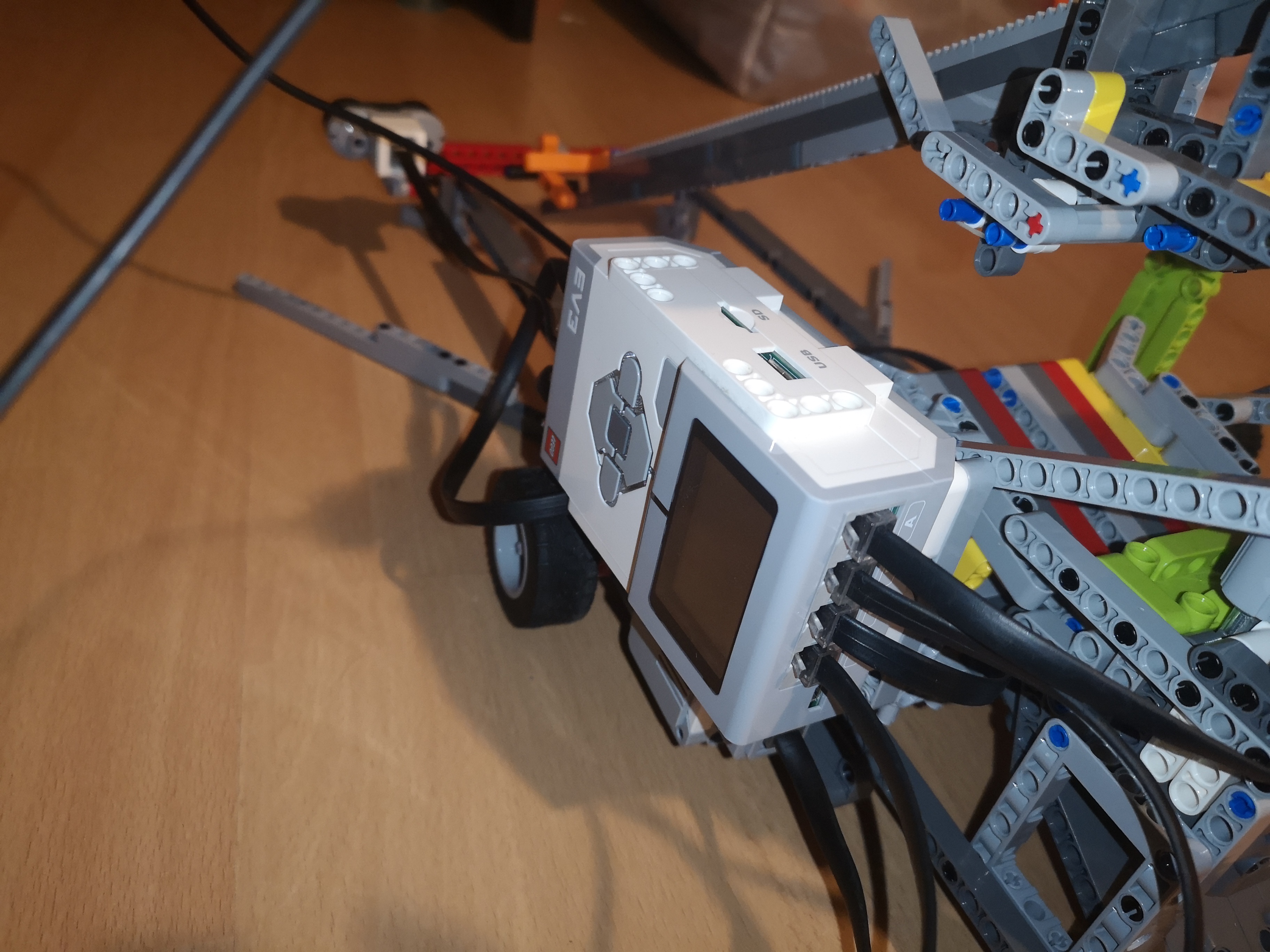

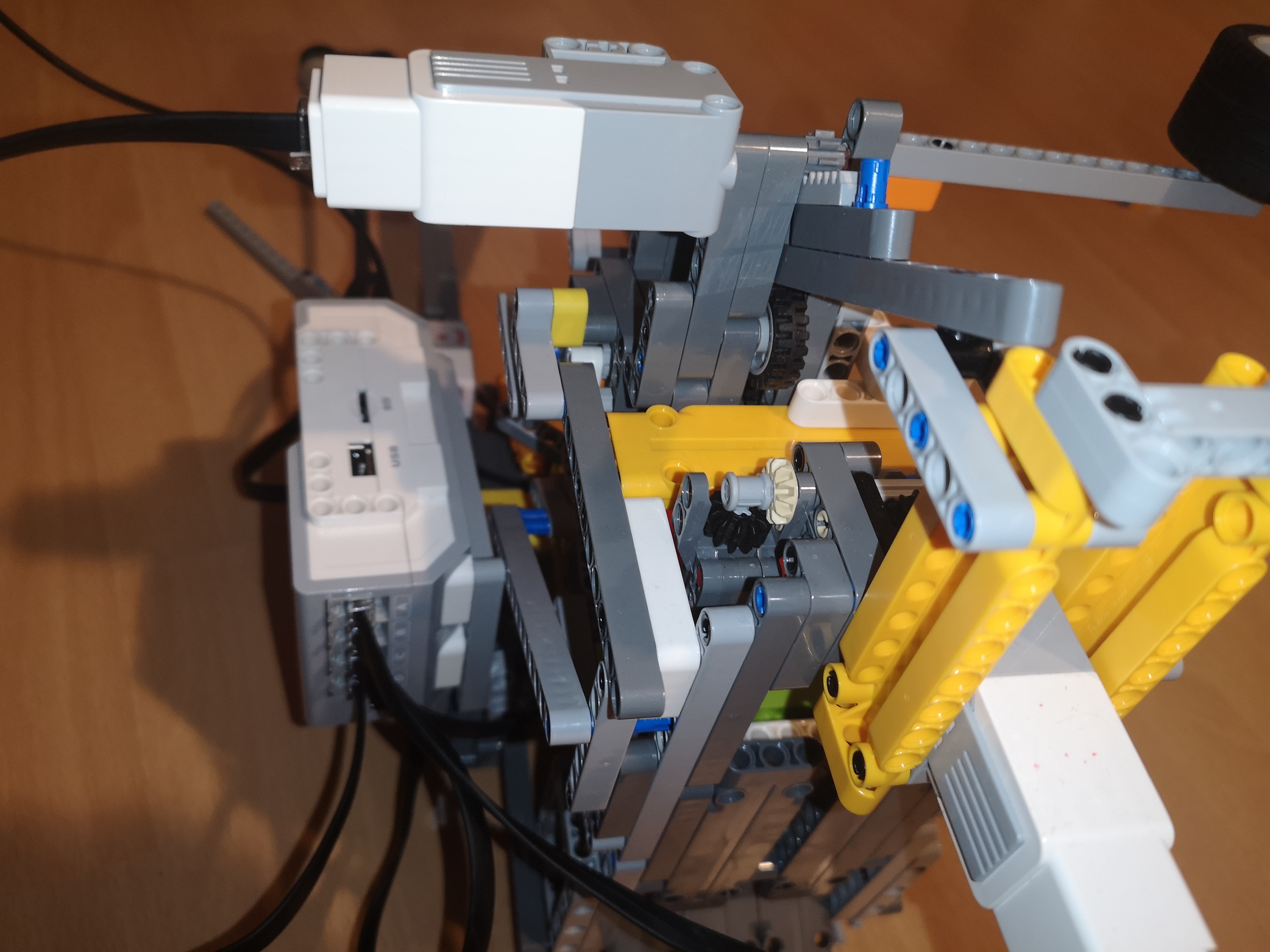

A nakoniec sme pridali kocku EV3, dopredu ultrazvukový senzor (aby sa robot pri prekážke otočil), colour senzor, ktorý zosníma štruktúru keď sa dostane k robotovi a pretože je naša príšerka obrovská a kolesá občas prešmykujú, pridali sme gyrosenzor. A všetko sme to pospájali káblami.

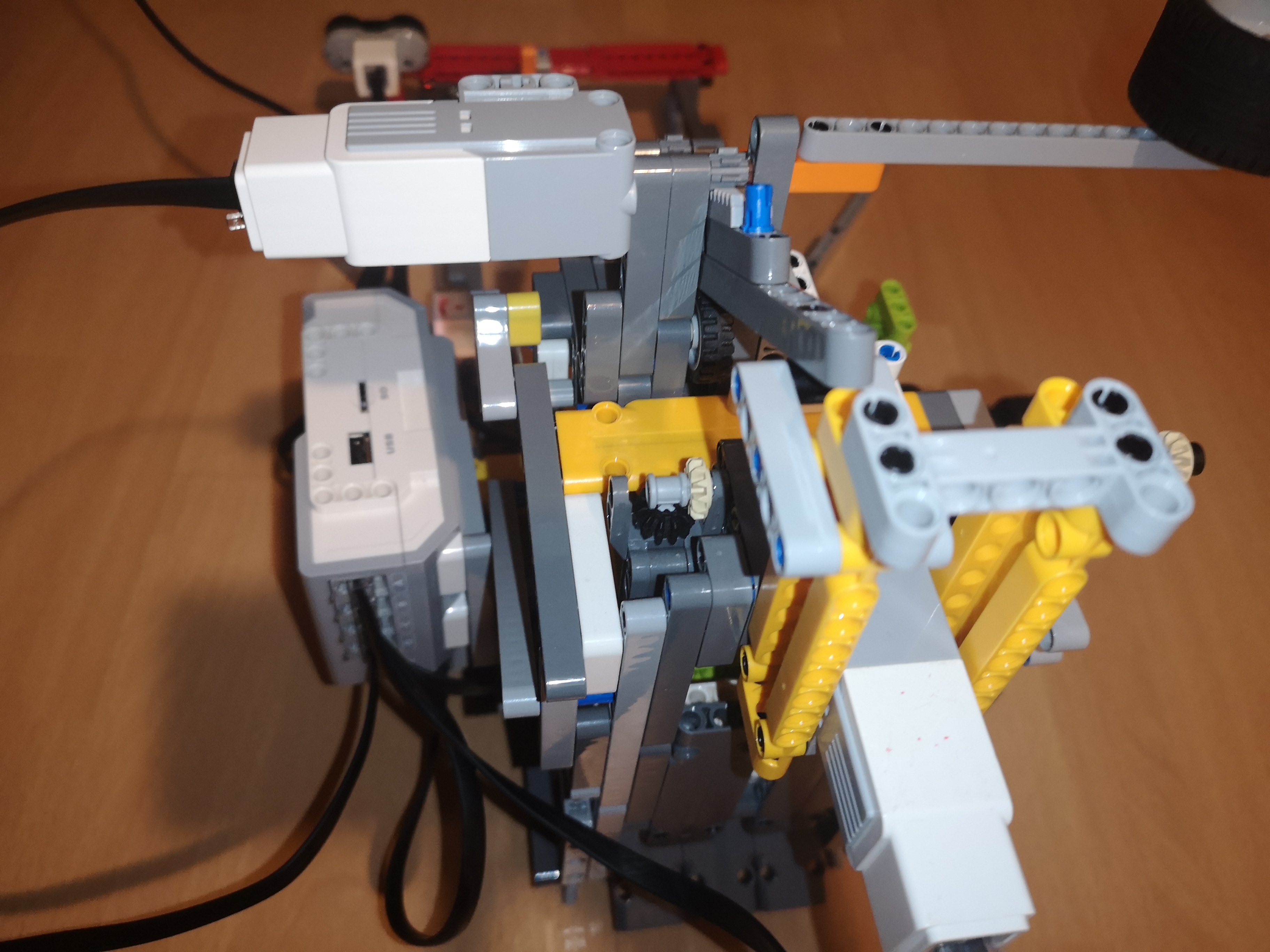

Počas natáčanie sme ešte pridali druhú šmykľavku pre štruktúry, ktoré sa vyšmykli, aby ich senzor mohol znovu zosnímať. A ešte sme pridali „natriasač“, ktorý je napojený prevodom na motor, ktorý rozoberá, a ktorý dotrase štruktúru do rozoberača.

Popis programu v programe.

Dokopy sme robili asi 50 natáčaných pokusov a vo videu sme použili tie najlepšie. Preto sa nečudujte, keď bude robot na videách zmenení, lebo úpravy sme robili počas natáčania.
